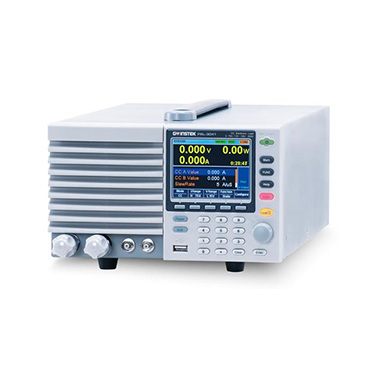

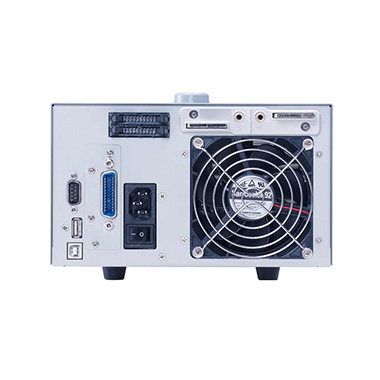

PEL-3000系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，非常适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。

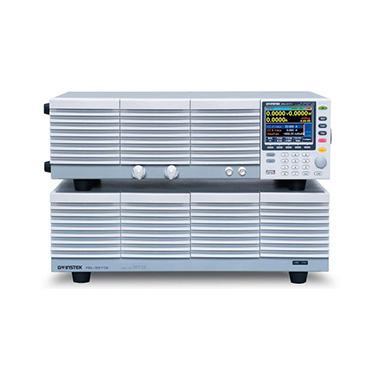

由于电信系统数据传输和大规模数据存储需求不断增长，互联网通信基础设备正在快速扩张。这极大地推动了2000W及以上电源供电的电信设备的市场需求。 PEL-3000的灵活功率组合满足当前大功率电源的测试要求。

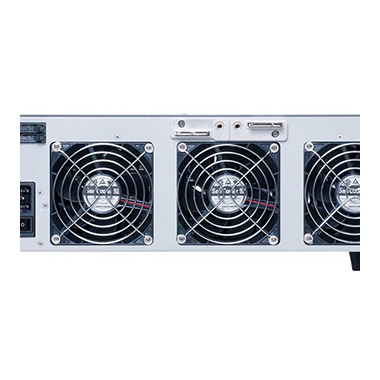

PEL-3000H可编程直流电子负载，不仅继承了PEL-3000系列的功能和特性，而且为所有PEL-3000H系列提供三个电流范围，并在前面板上增加了电压监控BNC端子。 PEL-3000H系列是单通道可编程直流电子负载，具有800V和0.84A /μs Slew rate，是高压设备测试的理想选择，如EV和HEV车载充电器，DC / DC转换器或高压电池。
|
PEL-3021H
|
直流电子负载
|
8.75A/ 800V/ 175W
|
|
PEL-3041H
|
直流电子负载
|
17.5A/ 800V/ 350W
|
|
PEL-3111H
|
直流电子负载
|
52.5A/ 800V/ 1050W
|
|
PEL-3211H
|
直流电子负载
|
105A/ 800V/ 2100W
|
|
PEL-3212H
|
直流电子负载
|
105A/ 800V/ 2100W
|
|
PEL-3323H
|
直流电子负载
|
157.5A/ 800V/ 3150W
|
|
PEL-3424H
|
直流电子负载
|
210A/ 800V/ 4200W
|
|
PEL-3535H
|
直流电子负载
|
262.5A/ 800V/ 5250W
|
|
PEL-3322H
|
直流电子负载
|
157.5A/ 800V/ 3150W
|
|
PEL-3533H
|
直流电子负载
|
262.5A/ 800V/ 5250W
|
|
PEL-3744H
|
直流电子负载
|
367.5A/ 800V/ 7350W
|
|
PEL-3955H
|
直流电子负载
|
472.5A/ 800V/ 9450W
|
PEL-3000(H)系列型号
规格适用于 PEL-3000 系列在+ 20°C〜+ 30°C 的环境中热机至少 30 分钟
PEL-3021 / PEL-3041 / PEL-3111 / PEL-3211
|
型号
|
PEL-3021H
|
PEL-3041H
|
PEL-3111H
|
PEL-3211H
|
|
操作电压(DC)
|
0V～800V
|
0V～800V
|
0V～800V
|
0V～800V
|
|
电流
|
8.75A
|
17.5A
|
52.5A
|
105A
|
|
功率
|
175W
|
350W
|
1050W
|
2100W
|
|
输入阻抗
|
3.24MΩ
|
3.24MΩ
|
3.24MΩ
|
NA
|
|
最小操作电压(DC)
|
5V at 8.75A
|
5V at 17.5A
|
5V at 52.5A
|
5V at 105A
|
|
2.5V at 4.375A
|
2.5V at 8.75A
|
2.5V at 26.25A
|
2.5V at 52.5A
|
|
CC 模式
|
|
|
|
|
|
操作范围
|
0A～8.75A
|
0A～17.5A
|
0A～52.5A
|
0A～105A
|
|
0A～875mA
|
0A～1.75A
|
0A～5.25A
|
0A～10.5A
|
|
0A～87.5mA
|
0A～175mA
|
0A～525mA
|
0A～1.05A
|
|
设定精度
|
±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ
|
±（1.2%set+1.1%fs）
|
|
±（0.2%set+0.1%fs）+Vin*2/3.24MΩ
|
±（1.2%set+1.1%fs）
|
|
设定精度(并联)
|
±（1.2%set+1.1%fs*3）
|
±（1.2%set+1.1%fs）
|
|
解析度
|
300μA
|
0.6mA
|
2mA
|
NA
|
|
30μA
|
60μA
|
200μA
|
NA
|
|
3μA
|
6μA
|
20μA
|
NA
|
|
CR 模式
|
|
|
|
|
|
操作范围
|
1.75S～30μS（571mΩ～33.3kΩ）
|
3.5S～60μS（285mΩ～16.6kΩ）
|
10.5S～180μS（95.2mΩ～5.55kΩ）
|
21S～360μS(95.2mΩ～2.777kΩ)
|
|
|
175mS～3μS（5.71Ω～333MΩ）
|
350mS～6μS（2.85mΩ～166kΩ）
|
1.05S～18μS（952mΩ～55.5kΩ）
|
2.1S～
36μS(476mΩ～27.77kΩ)
|
|
17.5mS～0.3μS（57.1Ω～3.33MΩ）
|
35mS～0.6μS（28.5mΩ～1.66MΩ）
|
105mS～1.8μS（9.52Ω～555kΩ）
|
210mS～3.6μS(4.762Ω～277.7kΩ)
|
|
设定精度
|
±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ
|
±（1.2%set+1.1%fs）TYP
|
|
±（0.5%set+0.5%fs）+Vin*2/3.24MΩ
|
NA
|
|
±（1.2%set+1.1%fs*3）
|
NA
|
|
解析度
|
30μS
|
60μS
|
180 μS
|
NA
|
|
3μS
|
6μS
|
18 μS
|
NA
|
|
0.3μS
|
0.6μS
|
1.8 μS
|
NA
|
|
CV 模式
|
|
|
|
|
|
操作范围
|
5V～800V
|
5V～800V
|
5V～800V
|
5V～800V
|
|
5V～80V
|
5V～80V
|
5V～80V
|
5V～80V
|
|
设定精度
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
±（0.2%set+0.2%fs）
|
|
解析度
|
20mV
|
20mV
|
20mV
|
NA
|
|
2mV
|
2mV
|
2mV
|
NA
|
|
|
|
|
|
|
|
CP 模式
|
|
|
|
|
|
操作范围
|
17.5W～175W
|
35W～350W
|
105W～1050W
|
210W～2100W
|
|
1.75W～17.5W
|
3.5W～350W
|
10.5W～105W
|
21W～210W
|
|
0.175W～1.75W
|
0.35W～10.5W
|
1.05W～10.5W
|
2.1W～21W
|
|
设定精度
|
±（0.6%set+1.4%fs）+Vin/3.24MΩ
|
±（5%fs)TYP
|
|
解析度
|
10mW
|
10mW
|
100mW
|
NA
|
|
1mW
|
1mW
|
10mW
|
NA
|
|
0.1mW
|
0.1mW
|
1mW
|
NA
|
|
并联模
式
|
|
|
|
|
|
Capacity
|
875W
|
1750W
|
5250W
|
PEL-3111H with 4 booster units:
Max 9,45kW
|
|
Slew Rate
|
|
|
|
|
|
操作模式
|
CC、CR
|
CC、CR
|
CC、CR
|
NA
|
|
设定范围
|
0.14mA/μs～140mA/μs
|
0.280mA/μs～280.0mA/μs
|
0.840mA/μs～840mA/μs
|
NA
|
|
0.014μA/μs～14mA/μs
|
0.0280mA/μs～28.00mA/μs
|
0.0840mA/μs～84.00mA/μs
|
NA
|
|
1.4μA/μs～1400μA/μs
|
2.80μA/μs～2800μA/μs
|
0.00840mA/μs～8.400mA/μs
|
NA
|
|
0.014mA/μs～14mA/μs
|
0.0280mA/μs～28.00mA/μs
|
0.0840mA/μs～84.00mA/μs
|
NA
|
|
0.0014mA/μs～1.4mA/μs
|
0.00280mA/μs～2.800mA/μs
|
0.00840mA/μs～8.400mA/μs
|
NA
|
|
0.14μA/μs～140μA/μs
|
0.280μA/μs～280.0μA/μs
|
0.000840mA/μs～0.8400mA/μs
|
NA
|
|
设定精度
|
±（10%set+25μs）
|
±（10%set+25μs）
|
±（10%set+25μs）
|
NA
|
|
解析度
|
50μA/μs（14mA～140mA/μs）
|
100μA/μs（28mA～280mA/μs）
|
300μA/μs（84mA～0.84A/μs）
|
NA
|
|
5μA/μs（1.4mA～14mA/μs）
|
10μA/μs（2.8mA～28mA/μs）
|
30μA/μs（8.4mA～84mA/μs）
|
NA
|
|
0.5μA/μs（140μA～1.4mA/μs）
|
1μA/μs（280μA～2.8mA/μs）
|
3μA/μs（840μA～8.4mA/μs）
|
NA
|
|
50nA/μs（14μA～140μA/μs）
|
0.1μA/μs（28μA～280μA/μs）
|
0.3μA/μs（84μA～840μA/μs）
|
NA
|
|
5nA/μs（1.4μA～14μA/μs）
|
10nA/μs（2.8μA～28μA/μs）
|
30nA/μs（8.4μA～84μA/μs）
|
NA
|
|
0.5nA/μs（0.14μA～1.4μA/μs）
|
1nA/μs（0.28μA～2.8μA/μs）
|
3nA/μs（0.84μA～8.4μA/μs）
|
NA
|
|
表头
|
|
|
|
|
|
电压表
|
±（0.1%red+0.1%fs）
|
±（0.1%red+0.1%fs）
|
±（0.1%red+0.1%fs）
|
±(0.1%red+0.1%fs) TYP
|
|
电流表
|
±（0.2%red+0.3%fs）
|
±（0.2%red+0.3%fs）
|
±（0.2%red+0.3%fs）
|
NA
|
|
电流表
|
±（1.2%red+1.1%fs）
|
±(1.2%red+1.1%fs) TYP
|
|
动态模式
|
|
|
|
|
|
操作模式
|
CC、CR、CP
|
CC、CR、CP
|
CC、CR、CP
|
NA
|
|
T1＆T2
|
0.025ms～10ms：1μs
|
0.025ms～10ms：1μs
|
0.025ms～10ms：1μs
|
NA
|
|
10ms～60s：1ms
|
10ms～60s：1ms
|
10ms～60s：1ms
|
NA
|
|
精度
|
±100ppm of setting
|
±100ppm of setting
|
±100ppm of setting
|
±100ppm of setting
|
|
Slew Rate(CC)
|
0.140mA/us ~ 140.0mA
|
0.280mA/us ~ 280.0mA/us
|
0.840mA/us ~ 840.0mA/us
|
NA
|
|
0.014mA/us ~ 14.00mA
|
0.028mA/us ~ 28.00mA/us
|
0.084mA/us ~ 84.00mA/us
|
NA
|
|
1.400uA/us ~ 1400.0uA
|
2.800uA/us ~ 2800uA/us
|
0.0084mA/us ~ 8.400mA/us
|
NA
|
PEL-3212H、PEL-3323H、PEL-3424H、PEL-3535H
|
型號
|
PEL-3212H
|
PEL-3323H
|
PEL-3424H
|
PEL-3535H
|
|
操作电压(DC)
|
0V~800V
|
0V~800V
|
0V~800V
|
0V~800V
|
|
电流
|
0~105A
|
0~157.5A
|
0~210A
|
0~262.5A
|
|
功率
|
2100W
|
3150W
|
4200W
|
5250W
|
|
輸入阻抗
|
1.62MΩ
|
1.08MΩ
|
0.81MΩ
|
0.648MΩ
|
|
最小操作电压 (DC)(Typ.)
|
5V at 105A
2.5V at 52.5A
|
5V at 157.5A
2.5V at 78.75A
|
5V at 210A
2.5V at 105A
|
5V at 262.5A
2.5V at 131.25A
|
|
CC 模式
|
|
操作范围
|
范围
|
H
|
0A~105A
|
0~157.5A
|
0~210A
|
0~262.5A
|
|
M
|
0A~10.5A
|
0A~15.75A
|
0~21A
|
0~26.25A
|
|
L
|
0A~1.05A
|
0A~1.575A
|
0~2.1A
|
0~2.625A
|
|
设定精度
|
|
H,M
|
±(0.2 % of set + 0.1 % of f.s*1) + Vin*2/(3.24/N) MΩ *3
|
|
L
|
±(0.2 % of set + 0.1 % of f.s) + Vin*2/(3.24/N) MΩ
|
|
解析度
|
|
H
|
4mA
|
6mA
|
8mA
|
10mA
|
|
M
|
0.4mA
|
0.6mA
|
0.8mA
|
1mA
|
|
L
|
0.04mA
|
0.06mA
|
0.08mA
|
0.1mA
|
|
CR 模式
|
|
操作范围*4
|
范围
|
H
|
21S~360uS(47.619mΩ~2.778kΩ)
|
31.5S~540uS(31.746mΩ~1.8518
5kΩ)
|
42S~0.72mS(23.8095mΩ~1.388
9kΩ)
|
52.5S~0.9mS(19.0476mΩ~1.11
111kΩ)
|
|
|
|
M
|
2.1S~36uS(476.19mΩ~27.778kΩ)
|
3.15S~540uS(317.46mΩ~18.518
5kΩ)
|
4.2S~0.72mS(238.095mΩ~13.8
889kΩ)
|
5.25S~0.9mS(190.476mΩ~11.1
111kΩ)
|
|
L
|
210mS~3.6uS(4.7619Ω~277.78k Ω)
|
315mS~540uS(3.1746Ω~185.18
5kΩ)
|
420mS~0.72mS(2.38095Ω~138.
888kΩ)
|
525mS~0.9mS(1.90476Ω~111.1
11kΩ)
|
|
设定精度*5
|
|
H,M
|
±(0.5 % of set*6 + 0.5 % of f.s.*1) + Vin*2/(3.24/N MΩ) : Alone operation specifications
|
|
L
|
±(0.5 % of set*6 + 0.5 % of f.s.) + Vin*2/(3.24/N MΩ) : Alone operation specifications
|
|
解析度
|
|
H
|
360uS
|
540uS
|
720uS
|
900uS
|
|
M
|
36uS
|
54uS
|
72uS
|
90uS
|
|
L
|
3.6uS
|
5.4uS
|
7.2uS
|
9uS
|
|
CV 模式
|
|
操作范围
|
范围
|
H
|
5V~800V
|
5V~800V
|
5V~800V
|
5V~800V
|
|
L
|
5V~80V
|
5V~80V
|
5V~80V
|
5V~80V
|
|
设定精度*7
|
范围
|
H,L
|
±(0.1 % of set + 0.1 % of f.s)
|
|
解析度
|
|
H
|
20mV
|
|
|
|
L
|
2mV
|
|
CP 模式
|
|
操作范围
|
范围
|
H
|
0W~2100W
|
0W~3150W
|
0W~4200W
|
0W~5250W
|
|
M
|
W~210W
|
0W~315W
|
0W~420W
|
0W~525W
|
|
L
|
0W~21W
|
0W~31.5W
|
0W~42W
|
0W~52.5W
|
|
设定精度*8
|
|
H,M
|
±(0.6 % of set + 1.4 % of f.s*3) + Vin*Vin*3/(3.24/N MΩ) : Alone operation specifications
|
|
L
|
±(0.6 % of set + 1.4 % of f.s) + Vin*Vin*3/(3.24/N MΩ) : Alone operation specifications
|
|
解析度
|
|
H
|
200mW
|
300mW
|
400mW
|
500mW
|
|
|
|
M
|
20mW
|
30mW
|
40mW
|
50mW
|
|
L
|
2mW
|
3mW
|
4mW
|
5mW
|
|
Slew rate
|
|
操作模式
|
CC、CR
|
CC、CR
|
CC、CR
|
CC、CR
|
|
Slew Rate 设定范围(CC 模式)
|
模式
|
H
|
1.68mA/us~840mA/us
|
2.52mA/us~839.7mA/us
|
3.36mA/us~840mA/us
|
4.2mA/us~840mA/us
|
|
M
|
168uA/us~84mA/us
|
252uA/us~83.97mA/us
|
336uA/us~84mA/us
|
420uA/us~84mA/us
|
|
L
|
16.8uA/us~8.4mA/us
|
25.2uA/us~8.397mA/us
|
33.6uA/us~8.4mA/us
|
42uA/us~8.4mA/us
|
|
设定范围 (CR 模式)
|
范围
|
H
|
168uA/us~84mA/us
|
252uA/us~83.97mA/us
|
336uA/us~84mA/us
|
420uA/us~84mA/us
|
|
M
|
16.8uA/us~8.4mA/us
|
25.2uA/us~8.397mA/us
|
33.6uA/us~8.4mA/us
|
42uA/us~8.4mA/us
|
|
L
|
1.68uA/us~840uA/us
|
2.52uA/us~839.7uA/us
|
3.36uA/us~840uA/us
|
4.2uA/us~840uA/us
|
|
设定精度*9
|
±(10% of set + 25us)
|
|
解析度
|
600uA(168mA/us~840mA/us)
|
900uA(252mA/us~839.7mA/us)
|
1.2mA(336mA/us~840mA/us)
|
1.5mA(420mA/us~840mA/us)
|
|
解析度
|
60uA(16.8mA/us~84mA/us)
|
90uA(25.2mA/us~83.97mA/us)
|
120uA(33.6mA/us~84mA/us)
|
150uA(42mA/us~84mA/us)
|
|
解析度
|
6uA(1.68mA/us~8.4mA/us)
|
9uA(2.52mA/us~8.3.97mA/us)
|
12uA(3.36mA/us~8.4mA/us)
|
15uA(4.2mA/us~8.4mA/us)
|
|
解析度
|
600nA(0.1680mA/us~84mA/us)
|
900nA(252nA/us~83.97mA/us)
|
1.2uA(336uA/us~84mA/us)
|
1.5uA(420uA/us~84mA/us)
|
|
解析度
|
60nA(0.01680mA/us~8.4mA/us)
|
90nA(25.2uA/us~8.397mA/us)
|
120nA(33.6uA/us~8.4mA/us)
|
150nA(42uA/us~8.4mA/us)
|
|
解析度
|
6nA(0.001680mA/us~0.84mA/us)
|
9nA(2.52uA/us~0.8397mA/us)
|
12nA(3.36uA/us~0.84mA/us)
|
15nA(4.2uA/us~0.84mA/us)
|
|
表头
|
|
电压表
|
精度
|
±(0.1 % of rdg + 0.1 % of f.s)
|
|
电流表
|
精度
|
±(1.2 % of rdg + 1.1 % of f.s)
|
|
动态模式
|
|
操作模式
|
CC and CR
|
|
T1&T2
|
0.025ms ~ 10ms / Res : 1us
|
|
|
10ms ~ 30s /
Res : 1ms
|
|
精度
|
1uS / 1mS ± 100ppm
|
|
Slew Rate 设定范围(CC 模式)
|
范围
|
H
|
1.68mA/us~840mA/us
|
2.52mA/us~839.7mA/us
|
3.36mA/us~840mA/us
|
4.2mA/us~840mA/us
|
|
M
|
168uA/us~84mA/us
|
252uA/us~83.97mA/us
|
336uA/us~84mA/us
|
420uA/us~84mA/us
|
|
L
|
16.8uA/us~8.4mA/us
|
25.2uA/us~8.397mA/us
|
33.6uA/us~8.4mA/us
|
42uA/us~8.4mA/us
|
|
Slew Rate Setting range (CR mode)
|
范围
|
H
|
168uA/us~84mA/us
|
252uA/us~83.97mA/us
|
336uA/us~84mA/us
|
420uA/us~84mA/us
|
|
M
|
16.8uA/us~8.4mA/us
|
25.2uA/us~8.397mA/us
|
33.6uA/us~8.4mA/us
|
42uA/us~8.4mA/us
|
|
L
|
1.68uA/us~840uA/us
|
2.52uA/us~839.7uA/us
|
3.36uA/us~840uA/us
|
4.2uA/us~840uA/us
|
|
电流精度
|
±0.4%F.S.
|
|
保护功能
|
|
功能
|
过电压保护(OVP),过电流保护(OCP),过功率保护OPP),过热保护(OHP), 低电压保护(UVP),反向连接保护(REV)
|
|
一般
|
|
输入范围
|
|
|
90VAC ~ 132VAC/ 180VAC ~ 250VAC Single-phase ; 47Hz~63Hz
|
|
最大功率
|
|
|
380VA
|
570VA
|
760VA
|
950VA
|
|
介面
|
|
|
Std: USB, RS-232, Analog Control; Opt: GPIB
|
|
尺寸(mm) & 重量
|
508(W) x 611(H) x 706(D),
Approx. 67.5kg
|
598(W) x 611(H) x 706(D),
Approx. 85.5kg
|
598(W) x 877(H) x 706(D),
Approx. 110kg
|
598(W) x 877(H) x 706(D),
Approx. 127.5kg
|
点击下载
标准配件:快速操作手冊 CD（使用手冊/程控） 电源线
PEL-011 敷在输入端子盖
PEL-012 端子接头套件
PEL-013 柔性端子蓋
PEL-014 J1/J2保护插头 前端子墊圈
GTL-255 框架连接线 300mm
选购配件:
用於時脈的CR123A 3V锂电池。
GRA-413 用于增压器的机架安裝支架PEL-3211（H）（EIA + JIS）
GRA-414-E 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ EIA
GRA-414-J 机架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ JIS
GTL-248 GPIB通讯线，2.0米
GTL-246 USB 通讯线材A-B.
PEL-010 粉尘过滤器
PEL-004 GPIB选配
PEL-005 连接铜排
PEL-006 连接铜排
PEL-007 连接铜排
PEL-008 连接铜排
PEL-009 连接铜排
PEL-3021H （800V/8.75A/175W） 可编程直流电子负载
PEL-3041H （800V/17.5A/350W）可编程直流电子负载
PEL-3111H （800V/52.5A/1050W）可编程直流电子负载
PEL-3211H （800V/105A/2100W）可编程直流电子负载
PEL-3212H （800V/105A/2100W）可编程直流电子负载
PEL-3322H （800V/157.5A/3150W）可编程直流电子负载
PEL-3223H （800V/157.5A/3150W）可编程直流电子负载
PEL-3424H （800V/210A/4200W）可编程直流电子负载
PEL-3533H （800V/262.5A/5250W）可编程直流电子负载
PEL-3535H （800V/262.5A/5250W）可编程直流电子负载
PEL-3744H （800V/367.5A/7350W）可编程直流电子负载
PEL-3955H （800V/472.5A/9450W）可编程直流电子负载
