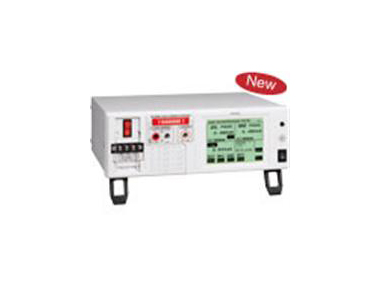

ST5540 泄漏电流测试仪

产品特点：

可用于医用电气设备和一般电子设备
具备所有网络
额定电流最大20A
适用于生产线等自动检查中
ST5540 泄漏电流测试仪
描 述 规 格 配 件 订购信息

电气安全中不可缺少的泄漏电流测量（用于医用电气设备和一般电子设备）

符合IEC6060-1：3rd
ST5540可用于医用电气设备/一般电子设备，符合JIS/IEC/UL标准
具备不断电极性切换功能，大幅缩短接触时间
额定电流最大20A，适合新标准的产品
对话框形式，操作简单的触摸屏
带通信功能和外部I/O，可用于生产线的自动检查

测量医用电气设备的泄漏电流时，请务必使用绝缘变压器。ST5540不带绝缘变压器。医用电气设备测量时在升压型绝缘变压器中请将额定电源电压的110%作为被测设备的电源。

基本参数和主机接地的

测量方式
通过测量人体模拟阻抗间的电压下降显示和计算电流值
真有效值测量，测量部分是和主机接地绝缘
测量模式
泄漏电流测量、电压测量、保护导体电流测量
对应标准
医用电气设备：IEC60601-1（1988）A2：1995，（2005，3rd），JIS T0601-1：1999，2012
电气用品安全法
接触电流和保护导体电流的测量：IEC 60990（1999）
测量/控制/研究室的电气装置：IEC 61010-1（2001）
信息技术设备：IEC60950-1（2005）
家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006
音频/视频/类似设备：IEC 60065（2001）+1：2005
Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002）
UL用：UL1492（1996）
测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001）
泄漏电流测量部分
接地泄漏电流，接触电流3种，患者泄漏电流7种，患者测量电流，合计患者泄漏电流4种，任意电流测量，外壳泄漏电流3种
测试电流
DC、AC（真有效值，0.1Hz~1MHz），AC+DC（真有效值，0.1Hz~1MHz），AC峰值（15Hz~1MHz）
测量量程
DC、AC、AC+DC时：50μA/500μA/5mA/50mA
AC峰值时：500μA/1mA/10mA/75mA
测量精度
（电流测量）
DC测量：± 2.0 % rdg. ± 6 dgt.（代表值）
AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值）
AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)
接口
外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C
各种功能
外加110%电压，自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等
主机用电源
AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA
被测物用电源输入
AC100~240V，50/60Hz，端子板的额定电流输入：20A
被测物用电源输出
端子板的输出：20A，插座的输出：15A
体积和重量
320W×110H×253Dmm，4.5kg
附件
测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，用户手册×1，电源线×3，CD×1

点击下载

标配附件
测试线L2200
line
测试线9170-10

70cm（标配红2、黑1，另售红1、黑1套装）

表面接触膜9195
表面接触膜9195 标配

PC通讯器
RS-232C 电缆 9637
line
RS-232C 电缆 9637 9pin-9pin 线缆, 交叉线缆，1.8m长
RS-232C 电缆 9638
RS-232C 电缆 9638 9pin－25pin，交叉型线缆/1.8m长

打印机
打印机 9442
打印机 9442 10 m, 10 卷/1 盒
AC转换器 9443-02
AC转换器 9443-02 打印机用
连接电缆 9444
连接电缆 9444 打印机用
记录纸 1196
记录纸 1196 112mm x 25m, 10 卷/盒
