150VA测试容量
8通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
符合最新的IEC-61010-2-034标准要求
480×272彩色TFT LCD
提供U盘快速导入/导出测试设置参数
统计（计数器）功能
绝缘电阻测量高达10GΩ
开路/短路检查（OSC)
电弧侦测功能（ARC）
多语言：简/繁体中文，英文
接口：RS-232C USB Host/Device
固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。
GPT-9500系列是一款三合一多通道测试仪，提供交流耐压（最大5kV）、直流耐压（最大6kV）和绝缘电阻（最大1000V）。该系列的设计符合最新的IEC-61010-2-034标准要求，建立在AC 150VA的输出平台上，GPT-9513的8通道状态可根据测试要求设置为H、L或X，特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状态只提供了H或X的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。
| 规格 | ||
| 交流耐压 | 输出电压范围 | 0.050kV ～ 5.000kV |
| 输出电压分辨率 | 1V | |
| 输出电压精度 | ±(1%设定值+5V) [空载] | |
| 最大额定负载 | 150VA(5kV/30mA) | |
| 最大额定电流 | 30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV) | |
| 输出电压波形 | 正弦波 | |
| 电压调节率 | ±（1%+5V）[最大额定负载->空载] | |
| 输出电压频率 | 50Hz/60Hz可选择 | |
| 电压表精度 | ±(1%读值+5V) | |
| 电流测量范围 | 0.001mA～30.00mA | |
| 电流最佳分辨率 | 1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA） | |
| 电流测量精度 | ±(1.5%读值+30μA) | |
| 电流补偿 | 80μA最大 | |
| ARC侦测 | Yes | |
| Ramp Time(上升时间) | 0.1s～999.9s | |
| FALL Time(下降时间) | OFF～999.9s | |
| WAIT Time(等待时间) | OFF～999.9s | |
| TIMER(测试时间） | CONT,0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 直流耐压 | 输出电压范围 | 0.050kV ～ 6.000kV |
| 输出电压分辨率 | 1V | |
| 输出电压精度 | ±(1%设定值+5V) [空载] | |
| 最大额定负载 | 50W(5kV/10mA) | |
| 最大额定电流 | 10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV） | |
| 电压表精度 | ±(1%读值+5V) | |
| 电压调节率 | ±（1%+5V）[最大额定负载->空载] | |
| 电流测量范围 | 0.001mA～10.00mA | |
| 电流最佳分辨率 | 0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA) | |
| 电流测量精度 | ±(1读值+1μA) 当I读值＜1mA；±（1%读值+10μA）当I读值≥1mA | |
| 电流补偿 | 5μA最大 | |
| ARC侦测 | Yes | |
| RAMP TIME(上升时间) | 0.1s～999.9s | |
| FALL Time(下降时间) | OFF～999.9s | |
| WAIT Time(等待时间) | OFF～999.9s | |
| TIMER(测试时间） | CONT,0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 绝缘电阻 | 输出电压 | 50V～1000V dc |
| 输出电压分辨率 | 1V | |
| 输出电压精度 | ±(1%设定值+5V) [空载] | |
| 电阻测量 | 0.1MΩ～10GΩ | |
| 测试电压 | 测量范围/精度 | |
| 50V≤V＜450V | 0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～50MΩ：±（5%读值+1位数） | |
| 51MΩ～2GΩ：±（10%读值+1位数） | ||
| 500V≤V≤1000V | 0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～500MΩ：±（5%读值+1位数） | |
| 501MΩ～10GΩ：±（10%读值+1位数） | ||
| 电压调节 | ±（1%+5V）[最大额定负载->空载] | |
| 电压表精度 | ±(1%读值+5V) | |
| 短路电流 | 10mA最大 | |
| 输出阻抗 | 2kΩ | |
| RAMP TIME(上升时间) | 0.1s～999.9s | |
| FALL Time(下降时间) | OFF～999.9s | |
| WAIT Time(等待时间) | OFF～999.9s | |
| TIMER(测试时间） | 0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 导通测试 | 输出电流 | 100mA dc |
| 电阻测量精度 | 1Ω±0.2Ω，ON/OFF | |
| 接口 | Signal I/O | 标配 |
| RS-232C | 标配 | |
| USB(Device) | 标配 | |
| USB(Host) | 标配（for parameter/LCD Hardcopy) | |

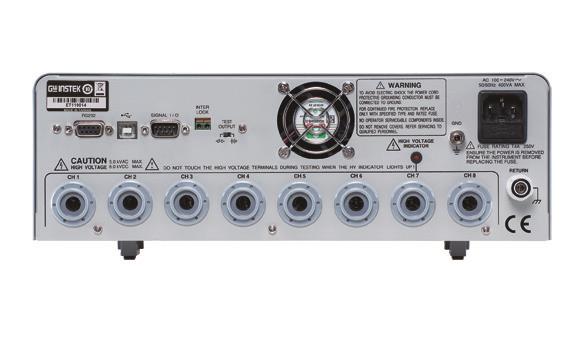

| Rear Output | 8通道扫描 | |
| 显示 | 4.3"彩色LCD | |
| 电源 | AC 100V～240V±10%，50Hz/60Hz | |
| 尺寸&重量 | 320（W)×120(H)×435(D)mm;约11kg | |
| 配件 | |
| 快速指南×1，CD×1(内含完整使用手册），电源线×1， | |
| 测试线GHT-115×1,GHT-116B×1,GHT-116R×8 |
| 可选配件 |
| GTL-246 USB数据线，A-B type,约1.2m |
| GTL-236 RS-232C数据线，约2m |

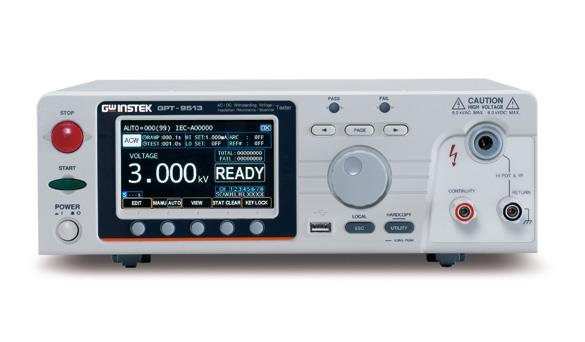

GPT-9513 AC150VA多通道耐压测试仪
