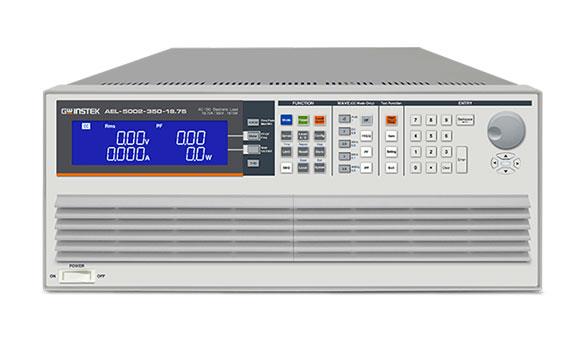

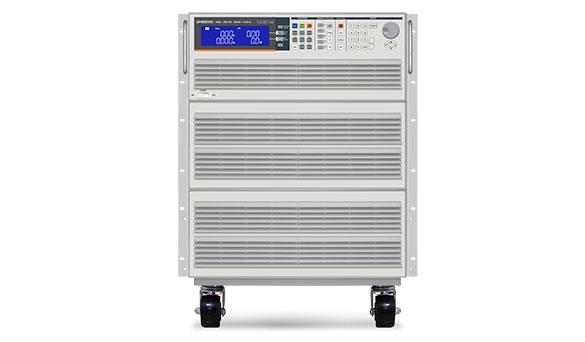

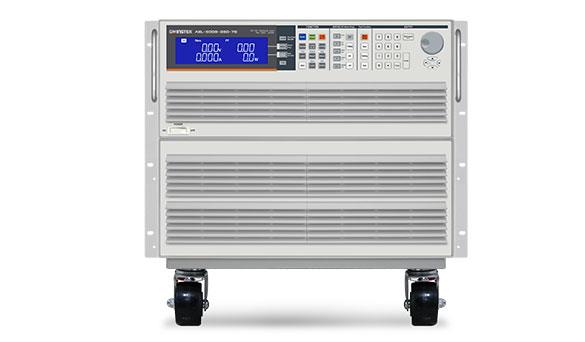

AEL-5000

产品特点:

AEL-5000

  • 交/直流负载具定电流、线性定电流、定电阻、定电压、定功率及整流性负载等工作模式

  • 峰值因素范围: 1.414~5.0

  • 功率因素范围: 0~1超前或落后

  • 内建测试模式

  • Turbomode(倍增模式)

  • 时间量测可应用于电池、UPS、保险丝和断路器等测试

  • 高达八台的并联最高可达180KW及三相△或Y的负载同步控制

  • 支持带载开机

  • 支援抽载与卸除角度控制

  • 支援正半周或负半周抽载

  • 支援SCR/TRIAC的电流调变波形, 90度Tailing edge及Leading Edge

  • 频率范围: DC, 40~440Hz(480V机型: DC, 40-70Hz )

  • 外部电压控制

  • 过电压警示、过电流、过功率、过温度保护

  • 选配接口: GPIB、 RS-232C、 USB、LAN

AEL-5000
AEL-5000
AEL-5000
AEL-5000
描 述 规 格 配 件 订购信息


AEL-5000系列交/直流电子负载内建16A/DDSP等精准的量测电路,提供了精确的测量值,测量项目共有电压均方根值(rms)、 电流均方根值(Arms)、 瓦特值(Watt)、 伏安(VA)、 波峰因素(CF)、 功率因素(PF)、 谐波失真率(THD)、电压总谐波失真率(VTHD)、 电流总谐波失真率(ITHD)、 峰值电流(lpeak)、 电流最大值(Amax)、 电流最小值(Amin)、 电压最大值(max)、电压最小值(min)。 除了这些量测功能外,亦提供了时间量测,产品如UPS、保险丝及断路器等的跳脱或熔断时间及Of-lineUPS的转换时间(Transfertime)AEL-5000系列AC/DC电子负载的交流整流模式,完全符合IECUPSPVInverte

r的测试规范要求,分别是IEC62040-3UPSEficiencyMeasurementnon- LinearandIEC61 683ResistivePlusNon-LinearAEL 5000系列的交流整流性负载模式,是使用CC+CR负载模式并维持电流的THD80%,来模拟实际PVInverter所连接的电子设备。AEL-5000系列AC/DC电子负载特别内建各种产品所需的测试模式,包括交流部分的UPS,Inverter,Fuse/Breaker,ACPowerSource,及直流部份的Battery,Fuse/Breaker,DCPowerSource等。AEL-5000系列负载新增TYPE1~TYPE3 共二种电池放电测试,可以依需要选择适当的电池测试模式,测试结果可以直接在LCD显示器上显示电池的AH容量、放电后的电压值、放电的累计时间等数据。AEL-5000系列负载提供多台并联、三相应用功能,让使用者能够进行更大功率或三相交流电源的测试应用,这样可以更灵活、更弹性的使用AEL-5000系列交流电子负载,以节省成本。在并联1三相的操作.,使用者如同操作单机一样,只要对Master进行操作即可,Slave1 Slave2会自动进行该相的吃载及量。AEL-5000系列交直流电子负载特别针对电流保护元件的测试验证开发出FuseTest 功能,就能够用一额定电流与功率的电子负载来测试验证此类保护元件。当Turbomode( 倍增模式)设置为ON时,在1秒的测试时间内,测试电流可以倍增到最大电流的2倍。



附件
操作手册x 1本
圆型端子RVL1_4x2 PCs
圆型端子RNYBS8-4x2 PCs
端子PTV1-12x6PCs
HD-DSUB 15pin MALE to MALE 150cmx 1 PCs


选购配件

PEL-019     AEL-5000 GPIB Card
PEL-020     AEL-5000 RS-232 Card
PEL-021     AEL-5000 LAN Card
PEL-022     AEL-5000 USB Card

AEL-5002-350-18.75        350V/18.75A/1875W           交/直流电子负载

AEL-5003-350-28            350V/28A/2800W                交/直流电子负载
AEL-5004-350-37.5         350V/37.5A/3750W             交/直流电子负载
AEL-5006-350-56            350V/56A/5600W                交/直流电子负载
AEL-5008-350-75            350V/75A/7500W                交/直流电子负载
AEL-5012-350-112.5       350V/112.5A/11250W          交/直流电子负载
AEL-5015-350.112.5       350V/112.5A/15000W          交/直流电子负载
AEL-5019-350.112.5       350V/1 12.5A/18750W         交/直流电子负载
AEL-5023-350-112.5       350V/112.5A/22500W         交/直流电子负载
AEL-5002-425-.18.75      350V/18.75A/1875W           交/直流电子负载
AEL-5003-425-28           350V/28A/2800W                交/直流电子负载
AEL-5004 425-37.5        350V/37.5A/3750W              交/直流电子负载
AEL-5006-425-56          350V/56A/5600W                 交/直流电子负载
AEL-5008-425-75          350V/75A/7500W                 交/直流电子负载
AEL-5012-425-112.5     350V/112.5A/11250W           交/直流电子负载
AEL-5015- 425-112.5    350V/112.5A/15000W           交/直流电子负载
AEL-5019-425-112.5     350V/112.5A/18750W           交/直流电子负载
AEL-5023-425-112.5     350V/112.5A/22500W           交/直流电子负载
AEL-5003-480-18.75     480V/18.75A/2800W            交/直流电子负载
AEL-5004- 480-28        480V/28A/3750W                 交/直流电子负载
