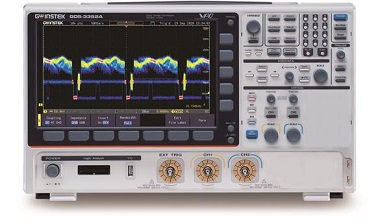

GDS-3000A

产品特点:

  • 650MHz /350MHz带宽, 2 通道

  • 5GSa/s 实时采样率(单通道); 2.5GSa/s 实时采样率(双通道)

  • 每通道200Mpts 记录长度

  • 200,000 wfm/s 的波形更新率

  • 10.2 inch 800*480 TFT LCD显示

  • 490,000 分段存储,波形搜索功能

  • 38 种自动测量功能

  • 高分辨率采集模式

  • I2C/SPI/UART/CAN/LIN 串行总线触发与解码功能

  • 双通道频谱分析仪 (DC~2.5GHz)包含光谱图功能

  • 双通道25MHz 任意波形发生器

  • 13种电源分析测量功能(选配)

  • 选配16通道逻辑分析仪 (MSO)

GDS-3000A
GDS-3000A
描 述 规 格 配 件 订购信息

GDS-3000A系列示波器提供每个通道高达200Mpts的记录长度,超长记录长度的优点允许用户即使在低速时间设置下也能保持较高的采样率。当采样率比测试频率高两倍时,它可以确保捕获的信号没有失真,这有利于在低速下长时间观察信号的变化,这对信号的深入分析非常有帮助。

关于波形更新率,GDS-3000A高达200,000 wfm/s,用户可以轻松观察到零星的异常信号。分段存储器可连续捕获多达490,000个分段,可与触发条件设置配合使用,跳过长时间未改变的波形,只记录有意义的波形,从而提供最有效的内存使用方法。分段内存下还提供掩码功能,允许用户快速确定大量信号是否超出目标范围,并可以快速搜索错误波形的时间和实际信号。

在测量功能方面,提供了38种测量项目。精细刻度功能可使用户根据需要微调垂直刻度,以实现全尺寸测量并提高电压或电流测量的精度。提供了高分辨率模式的采集方法,有效地消除了噪声,提高了自动测量的精度。屏幕显示器右侧提供了动态垂直刻度显示器,使用户更容易解释与测量信号相对应的垂直振幅。

标准的1 MΩ和50Ω输入阻抗的选择允许用户根据不同的测量要求选择输入阻抗,以实现阻抗匹配。搜索功能可以根据用户设置快速查找合格信号,这对于查找和比较零星波形非常有帮助。

光标标记功能允许用户清楚地观察光标测量的点之间的电压(或电流)、时间和增量数据。使用指示器功能,可以通过显示波形的部分来显示测量范围。

在频域测量方面,GDS-3000A提供了FFT测量功能和双通道频谱分析仪。用户可以同时测量和分析双通道频域信号。光谱图功能允许用户轻松观察频谱分布随时间的关系,以便观察信号的频谱特性。

GDS-3000A为开关电源测试提供了丰富的测试项目。提供的电源测试项目包括交流输入分析项目:电源品质、诺波、浪涌电流;直流输出分析所需测试项目:纹波/噪声、瞬态响应分析、开/关分析、效率;控制回路响应(Bode)和电源抑制比(PSRR);完整的开关元件分析项目:调制、开关损耗、SOA( 安全工作区)和磁性分析: B-H 曲线。GDS- 3000A内建50MHz(GCP-530)和100MHz(GCP-1030)电流探棒的电源。此功能可以节省用户购买电流探头电源的成本,减轻外出携带电流探头电源的负担。

GDS-3000A标配双通道25MHz任意波发生器。用户可以选择任意波功能来存储模拟通道测量的信号或直接从信号发生器输出。此功能允许用户方便地生成各种类型的测量信号,以模拟各种信号输出。还配备了频率响应分析功能(Bode Plot),可应用于产品电路和元件特性验证与分析,包括RLC电路设计、滤波器设计和放大器设计验证与分析。

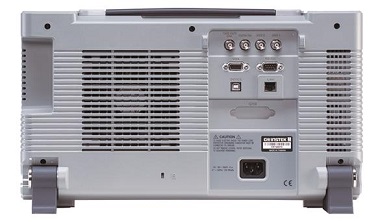

GDS-3000A提供丰富的通信接口。除了常用的USB Host、USB设备端口和LAN端口外,它还包括一个高度稳定的RS232接口和一个选配的GPIB接口。

GDS-3000A 规格

本规格适用于GDS-3000A系列在+20°C~+30°C下通电至少30分钟。

GDS-3352A

通道

2 + Ext


带宽

DC ~ 350MHz (–3dB) @50Ω/1MΩ input impedance


上升时间

1ns (calculated)


带宽限制

20MHz/100MHz/200MHz*

GDS-3652A

通道

2 + Ext


带宽

DC ~ 650MHz (–3dB) @ 50Ω input impedance

DC ~ 500MHz (–3dB) @1MΩ input impedance


上升时间

535ps (calculated)


带宽限制

20MHz/100MHz/200MHz/300MHz*

*带宽限制公差为±10%。


垂直灵敏度

分辨率

8 bits (Max.12 bits with Hi Res)

For 1MΩ input impedance: 1mV*~10V/div

For 50Ω input impedance: 1mV*~1V/div

输入耦合

AC, DC, GND

输入阻抗

1MΩ// 22pF approx.

DC增益精度

1mV: ±5% full scale
≥2mV: ±3% full scale

极性

Normal & Invert

最大输入电压

For 1MΩ input impedance: 300Vrms, CAT II

For 50Ω input impedance: 5Vrms max.

偏移位置范围

For 1MΩ input impedance:

1mV/div ~ 20mV/div :±1V; 50mV/div ~ 500mV/div: ±10V

1V/div ~ 5V/div : ±100V; 10V/div : ±1000V

For 50Ω input impedance:

1mV/div ~ 50mV/div:±1V; 100mV/div ~ 1V/div : ±10V

波形信号处理

+, -, ×, ÷, FFT, User Defined Expression

FFT: Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning or Blackman.

触发

Source

CH1, CH2, Line, EXT

触发模式

Auto (supports Roll Mode for 100ms/div and slower), Normal, Single

触发类型

Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Timeout, Alternate, Event-Delay(1~65535 events), Time-Delay(Duration, 4ns~10s), Bus (UART, I2C, SPI, CAN, LIN)

Holdoff 范围

4ns to 10s

耦合

AC, DC, LF rej., HF rej., Noise rej.

灵敏度

1div

外部触发

Range

±20V

灵敏度

DC ~ 100MHz Approx. 100mV
100MHz ~ 350MHz Approx. 150mV

输入阻抗

1MΩ±3%~22pF

*:在1mV/div和2mV/div下,带宽限制为20MHz。

水平

时基范围

1ns/div ~ 1000s/div (1-2-5 increments)
ROLL: 100ms/div ~ 1000s/div

预触发

10 div maximum

后触发

10,000,000 div maximum.

时基精度

±5 ppm, about ±2ppm increase in error per year

信号采集

实时采样率

5GSa/s one channel;

2.5GSa/s dual channels

记录长度

Max. 200Mpts /CH

采集模式

Normal, Average, High Resolution, Peak Detect, Single


峰值检测

400ps (typical)


平均

Selectable from 2 to 256


分段数

1 to 490,000 maximum

X-Y 模式

X-Axis 输入

Channel 1

Y-Axis 输入

Channel 2

相位偏移

±3° at 100kHz

光标和测量

光标

Amplitude, Time, Gating available;

Unit: Seconds(s), Hz (1/s), Phase (degree), Ratio (%).

自动测量

38 sets with indicator: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker, Flicker Idx ,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase.

光标测量

Voltage difference between cursors(∆V)

Time difference between cursors(∆T)

自动计数器

6 digits, range from 2Hz minimum to the rated bandwidth

控制面板功能

Autoset

Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with “Undo Autoset”, “Fit Screen”/ “AC Priority” mode, and “Fine Scale” functions.

保存设置

20 sets

保存波形

20 sets


保存参考波形

4 sets

电源测量

(选配)

Power Quality, Harmonics, Ripple, In-rush current, Switching Loss, Modulation, SOA, Transient, Efficiency, B-H curve, Control Loop Response, PSRR, Turn On/Off

AWG

一般


通道

2

采样率

200MSa/s

垂直分辨率

14 bits

最大频率

25 MHz

波形

Sine, Square, Pulse, Ramp, DC, Noise

Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac

输出范围

20 mVpp to 5 Vpp, HighZ;

10 mVpp to 2.5 Vpp, 50Ω

输出分辨率

1mV

输出精度

2% (1 kHz)

偏移范围

±2.5 V, HighZ; ±1.25 V, 50 Ω

偏移分辨率

1mV

Sine


频率范围

100 mHz to 25 MHz

平坦度
(relative to 1 kHz)

±0.5 dB < 15MHz;

±1dB 15MHz~25MHz

谐波失真

-40 dBc

杂散(非谐波)

-40 dBc

总谐波失真

1%

S/N Ratio

40 dB

方波/脉冲波


频率范围

Square: 100 mHz to 15 MHz

上升/下降时间

< 15ns

过冲

< 3 %

占空比

Square: 50%

Pulse: 0.4% to 99.6%

最小脉冲宽度

30ns

抖动

500 ps

斜坡


频率范围

100 mHz to 1MHz

线性度

1%

对称性

0 to 100%

频谱分析仪

频率范围

DC~2.5GHz Max, dual channel with spectrogram (based on Advanced FFT).

Notice: Frequency which exceeds analog front end bandwidth is uncalibrated

Span

1kHz~2.5GHz (Max.)

分辨率带宽

1Hz~2.5MHz (Max.)

参考电平

-80dBm to +40dBm in steps of 5dBm

垂直单位

dBV RMS; Linear RMS; dBm

垂直位置

-12divs to +12divs

垂直比例

1dB/div to 20dB/div in a 1-2-5 Sequence

显示的平均噪声级

1V/div ß -40dBm, Avg :16

100mV/div ß -60dBm, Avg :16

10mV/div ß -80dBm, Avg :16

杂散响应

2nd harmonic distortion < 35dBc

3rd harmonic distortion < 40dBc

频域跟踪类型

Normal; Max Hold; Min Hold; Average (2 ~ 256)

检测方法

Sample; +Peak; -Peak; Average

FFT 窗

FFT Factor:
Hanning 1.44
Rectangular 0.89
Hamming 1.30
Blackman 1.68

逻辑分析仪(选配)

采样率

1GSa/s

带宽

200MHz

记录长度

Per Channel 10M points (max)

输入通道

16 Digital (D15 - D0)

触发类型

Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART, CAN, LIN), Parallel Bus

临界值分组

Settable thresholds for:

D0-D3, D4-D7, D8-11, D12-15

临界值选择

TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined

用户定义的临界值范围

±5V

最大输入电压

±40 V

最小驱动电压

±250 mV

垂直分辨率

1 bit

Frequency Response Analyzer

频率范围

20Hz to 25MHz

输入与输出源

Channel 1 ~ 2

测试点数量

10, 15, 30, 45, 90 points per decade selectable for logarithm scale;

2 ~ 1000 points selectable for linear scale

动态范围

> 80dB (typical)

测试振幅

10mVpp to 2.5Vpp into 50Ω, 20mVpp to 5Vpp into High-Z, Fixed test amplitude or custom amplitude for each decade.

测试结果

Logarithmic or linear overlaid gain and phase plot, may also overlay with reference plots for cross comparison. Test results saved in csv format for offline analysis.

手动测量

Tracking gain and phase markers

绘图尺度

Auto-scaled during test

显示

TFT LCD 类型

10.2" TFT LCD WVGA color display

显示分辨率

800 horizontal × 480 vertical pixels (WVGA)

内插方式

Sin(x)/x

波形显示

Dots, vectors, variable persistence (16ms~4s), infinite persistence, gray or color waveforms.

波形更新率

200,000 waveforms per second, maximum

显示格线

8 x 10 divisions

显示模式

YT, XY

接口

USB Port

USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1

以太网 (LAN)

RJ-45 connector X1, 10/100Mbps with HP Auto-MDIX

Go-NoGo BNC

5V Max/10mA open collector output X1


Power Supply Receptacles

±12V / 600mA for current probe use.

Two sets of power supply receptacles for 2CH models;


RS232C

DB-9 male connector X1


VGA 影像输出

DB-15 female connector X1, monitor output for display on VGA monitor


选配的 GPIB 模组

Fully programmable with IEEE488-2 compliance


Kensington 安全锁插槽

Rear-panel security slot connects to standard Kensington-style lock.

其他

多国语言菜单

Available

操作环境

Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below;
≤ 45% at 41°C ~ 50°C.

屏幕帮助

Available

时间功能

Time and Date, Provide the Date/Time for saved data

内建Flash 存储空间

800M bytes Single-Level Cell flash memory

内建APP

Go/NoGo, DVM, DataLog, Digital Filter, Frequency Response Analyzer, Mask, Mount Remote Disk, Demo


用户自定义按键

User can select one of the several different preset functions as shortcut key.


额定电压范围与功耗

AC 100V ~ 240V, 50Hz ~ 60Hz, auto selection. power consumption:100W


重量

Approx. 4.6kg


尺寸

420mm(W)X 253mm(H)X 113.8mm(D)




点击下载

标准配件


  • User manual CD, Power Cord, Certificate of Calibration
  • GTP-351R:350MHz 10:1 passive probe for GDS-3352A (one per channel)
  • GTP-501R:500MHz 10:1 passive probe for GDS-3652A (one per channel)



选配


DS3A-16LA 16 Channel Logic Analyzer
DS3A-GPIB GPIB Interface (factory install)
GTL-248 GPIB Cable, Double Shielded, 2000mm
GTP-033A 35MHz 1:1 Passive probe
GCP-300 300 kHz / 200A Current probe
GCP-500 500 kHz / 150A Current probe
GCP-1000 1MHz / 70A Current probe
GCP-530 50MHz / 30A Current probe
GCP-1030 100MHz /30A Current probe
GDP-025 25MHz High voltage differential probe
GDP-050 50MHz High voltage differential probe
GDP-100 100MHz High voltage differential probe
GKT-100 Deskew fixture
GRA-443-E Rack Mount kit
GTL-232 RS-232C cable, 9-pin female to 9-pin female, Null modem for computer
GDS-3652A
  • 650MHz, 2 channels, Digital Storage Oscilloscope
GDS-3352A
  • 350MHz, 2 channels, Digital Storage Oscilloscope
