PHX系列（开关式）

产品特点：

  • 额定电压：30V/60V/500V/1000V

  • 输出功率：6kW~120kW

  • CV/CC优先：尤其适合电池产业

  • 可调斜率（电压和电流）

  • 3组预设存储器

  • 串联和并联操作（最多串联2台/并联10台）

  • 高速负载瞬态恢复时间

  • 高效率和高功率密度

  • 19" 机架尺寸

  • 标准接口：RS-232/RS-485、PC远程控制，最多31台

  • 模拟控制接口/输出电压和电流监控功能

  • OVP/OCP/OTP保护功能

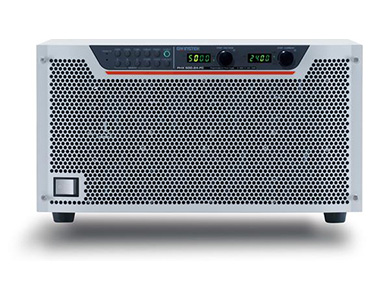

PHX系列（开关式）
描 述 规 格 配 件 订购信息
      固纬电子全新推出PHX系列单通道可编程开关直流电源，提供了定电流优先(C.C 优先;此为选购功能)、斜率优先设定(Adjustable Slew Rate)及并联等功能。PHX-系列直流电源是高功率密度设计能在5U的尺寸中提供12kW的输出功率;而3U的尺寸中提供6kW的输出功率，加上由背板输出和各种通讯控制介面，使得PHX-系列非常适合于车用电子如:启动马达、电流感应器(Current Sensor)、太阳能板(Solar Power)、电容器(Capacitor)、功率半导体元件(如: IGBT/SiC)、电动车(EV)及混合动力车(HEV)用电池模组的生产测试。
规格
型号 PHX 30-200FC PHX 30-400FC PHX 60-100FC PHX 60-200FC PHX 500-12FC PHX 500-24FC PHX 1000-6FC PHX 1000-12FC
额定输出
额定电压 30V 30V 60V 60V 500V 500V 1000V 1000V
额定电流 200A 400A 100A 200A 12A 24A 6A 12A
额定功率 6000W 12000W 6000W 12000W 6000W 12000W 6000W 12000W
输入特性
输入范围 180 VAC to 242 VAC, 3 phases
输入频率范围 45Hz to 65Hz　
相位 3相3线 plus ground. Neutral not used. 　
型号 PHX 30-200FD PHX 30-400FD PHX 60-100FD PHX 60-200FD PHX 500-12FD PHX 500-24FD PHX 1000-6FD PHX 1000-12FD
额定输出
额定电压 30V 30V 60V 60V 500V 500V 1000V 1000V
额定电流 200A 400A 100A 200A 12A 24A 6A 12A
额定功率 6000W 12000W 6000W 12000W 6000W 12000W 6000W 12000W
输入特性
输入范围 342 VAC to 440 VAC, 3 phases
输入频率范围 45Hz to 65Hz　
相位 3相3线 plus ground. Neutral not used.
CV模式
范围 0.00V～31.50V 0.00V～63.00V 0.0V～525.0V 0V～1050V
精度*11                                              0.1% of 设定+ 5mV 10mV 0.1V 0.2V
分辨率 10mV 10mV 0.1V 1V
负载调节率*4                                    0.01% of 设定 + 0.005% of额定电压输出 0.005% of额定电压输出 0.005% of额定电压输出 0.005% of额定电压输出
电源调节率 *5                                0.01% of 设定 + 0.003% of额定电压输出 0.003% of额定电压输出 0.003% of额定电压输出 0.003% of额定电压输出
涟波(RMS值) *6 < 10mV < 10mV < 50mV < 100mV
噪声(p-p value) (Typ.) *7 < 100mVp-p < 100mVp-p < 300mVp-p < 300mVp-p
温度系数(Typ.) ±100ppm/℃ ±100ppm/℃ ±100ppm/℃ ±100ppm/℃
瞬态响应时间*8 1ms or less 1ms or less 1ms or less 2ms or less
上升额定 200ms ± 20% 200ms ± 20% 500ms ± 20% 500ms ± 20%
输出响应时间*9 上升空载 200ms ± 20% 200ms ± 20% 500ms ± 20% 500ms ± 20%
　 下降额定 200ms ± 30% 200ms ± 30% 500ms ± 30% 500ms ± 30%
　 下降空载 < 1200ms < 1200ms < 1200ms < 1200ms
远程补偿电压(单线) 5V 5V 5V 5V
最大汲取电流 1A± 20% 2A ± 20% 1A± 20% 2A ± 20% 250mA ± 20% 500mA ± 20% 125mA ± 20% 250mA± 20%
当输出关闭残余电压 ± 10Mv或是更少 ± 10mV或是更少 ± 25mV或是更少 ± 50mV或是更少
CC模式
范围 0.0A～210.0A 0.0A～420.0A 0.0A～105.0A 0.0A～210.0A 0.00A～12.60A 0.00A～25.20A 0.000A～6.300A 0.00A～12.60A
精度*12                                                 0.5% of 设定+ 0.1A 0.2A 0.05A 0.1A 5mA 10mA 3mA 6mA
分辨率 0.1A 0.1A 0.1A 0.1A 10mA 10mA 1mA 10mA
负载调节率*10                               0.05% of 设定+ 0.01% of 0.01% of  0.03% of 0.03% of
电源调节率*5                                  0.05% of 设定+ 0.005% of额定电流输出
涟波(RMS value) *6 < 200mA < 400mA < 100mA < 200mA < 10mA < 20mA < 5mA < 10mA
温度系数 ±200ppm/℃
保护功能
过电压保护电路(OVP)
范围 0.30V～33.00V 0.60V～66.00V 5.0V～550.0V 10V～1100V
精度           50mV 50mV 0.5V 5V
过电流保护电路(OCP)
范围 2.0A～220.0A 4.0A～440.0A 1.0A～110.0A 2.0A～220.0A 0.12A～13.20A 0.24A～26.40A 0.060A～6.600A 0.12A～13.20A
精度          0.5A 1A 0.5A 1A 50mA 100mA 5mA 50mA
其他功能
CV优先 高速 10ms 10ms 100ms 100ms
　 中速 100ms 100ms 300ms 300ms
　 低速 200ms 200ms 500ms 500ms
CC优先 高速 10ms 10ms 10ms 10ms
　 中速 100ms 100ms 100ms 100ms
　 低速 200ms 200ms 200ms 200ms
CV优先 低速 200ms 200ms 500ms 500ms
常规
散热方式 风扇强制冷却
尺寸W(mm) × H(mm) × D(mm) 430 × 129 × 562 430 × 221 × 562 430 × 129 × 550 430 × 221 × 550 430 × 129 × 550 430 × 221 × 550 430 × 129 × 550 430 × 221 × 550
重量 About 24.0kg About 43.0kg About 22.0kg About 38.0kg About 22.0kg About 37.0kg About 22.0kg About 40.0kg

点击下载

使用手册 (CD) x 1
快速指南 x 1

PHX 30-200FC (0~30V / 0~200A / 6kW) 可编程开关直流电源(单通道) ; 180Vac~240Vac, 3 phase Input

PHX 30-400FC (0~30V / 0~400A / 12kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 60-100FC (0~60V / 0~100A / 6kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 60-200FC (0~60V / 0~200A / 12kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 500-12FC (0~500V / 0~12A / 6kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 500-24FC (0~500V / 0~24A / 12kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 1000-6FC (0~1000V / 0~6A / 6kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 1000-12FC (0~1000V / 0~12A / 12kW) 可编程开关直流电源(单通道); 180Vac~240Vac, 3 phase Input

PHX 30-200FD (0~30V / 0~200A / 6kW) 可编程开关直流电源(单通道) ; 342Vac~440Vac, 3 phase Input

PHX 30-400FD (0~30V / 0~400A / 12kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 60-100FD (0~60V / 0~100A / 6kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 60-200FD (0~60V / 0~200A / 12kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 500-12FD (0~500V / 0~12A / 6kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 500-24FD (0~500V / 0~24A / 12kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 1000-6FD (0~1000V / 0~6A / 6kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input

PHX 1000-12FD (0~1000V / 0~12A / 12kW) 可编程开关直流电源(单通道); 342Vac~440Vac, 3 phase Input
