PSB-1000系列（开关式）

产品特点：

LCD显示和友善的菜单功能界面
额定电压：40V/160V，额定输出功率：400W/800W
多量程(V&I)操作，定功率输出
I/V控制功能(可调斜率)适合二极管特性负载 & Surge Reducing；C.V/C.C优先；序列功能，依序输出直流波形
自动运行输出或序列功能
主-从操作：2台串联或4台并联
同步操作(电压触发，Tigger In/Tigger Out信号)
标配接口：USB Host、LAN；选配接口：GPIB
Interal Sense控制(禁用/前面板/后面板)功能
LabVIEW驱动

描述规格配件订购信息

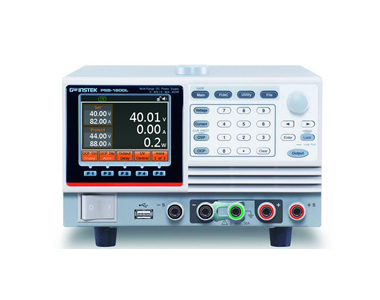

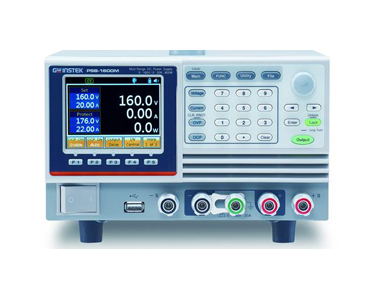

PSB-1000系列为一款多量程台式直流电源，串联2台160V机型最大可实现320V的电压输出，并联4台PSB-1800L最大可实现320A的电流输出。PSB-1000系列界面友善，通过LCD面板和菜单功能选项，无需另外查阅使用手册即可清楚的显示设定条件及测量结果。运用功能键、数字键和快速键可以轻松完成相关设定。其前端子30A的输出能力能更好的满足实验室及科学研发单位使用。

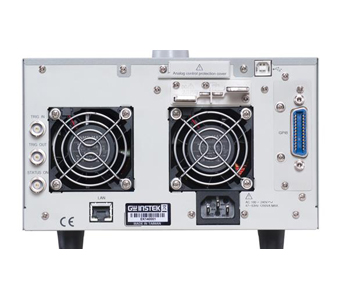

PSB-1000系列不仅提供友善的菜单功能界面，内置功能更适合产业应用。机型提供前后面板端子输出，方便研发人员操作。面板采用菜单式功能选项，可以让使用者很快熟悉和操作PSB-1000系列，非常适合复杂功能设定需求的现场工程人员及研发人员。

开机组态设定(Power On Configuration)可以让使用者将已编辑好的序列输出(SEQ)设定为开机自动执行。针对有序列电源输出应用需求的生产线，省去每次开机时需重新设定序列电源的人工时间。

电压触发可以让使用者为上升电平和下降电平设置脉冲信号。通过BNC接口提供工作电压的输出时间，VOLT TRIG可用于自动化测试系统(ATS)。Output Delay功能分别设定多组PSB-1000系列的输出开启及输出关闭时间，实现时序电源输出应用。

PSB-1000系列多量程的输出能力，提供四倍定功率输出满足客户灵活的使用需求。

规格
型号	PSB-1400L	PSB-1400M	PSB-1800L	PSB-1800M
额定输出
输出电压(V)	0~40	0~160	0~40	0~160
输出电流(A)	0~40	0~10	0~80	0~20
输出功率(W)	400W	400W	800W	800W
调节率(CV)
负载调节率(mV)	25	85	25	85
电压调节率(mV)	23	83	23	83
调节率(CC)
负载调节率(mA)	45	15	85	25
电压调节率(mA)	45	15	85	25
纹波&噪声(噪声带宽20MHz ; 纹波带宽1MHz)
CV p-p	60	60	80	80
CV rms	7	12	11	15
CC rms	80	20	160	40
编程精度
电压(mV) 0.1% +	10	50	10	50
电流(mA) 0.1% +	20	10	40	20
测量精度
电压(mV) 0.1% +	10	50	10	50
电流(mA) 0.1% +	20	10	40	20
响应时间
上升时间(ms)	50	100	50	100
下降时间(满载)(ms)	50	150	50	150
下降时间(空载)(ms)	500	1200	500	1200
负载瞬态恢复时间(Load change from 50 to 100%)(ms)	1	1	1	1
编程分辨率(PC远程控制模式)
电压(mV)	1	3	1	3
电流(mA)	1	1	2	1
测量分辨率(PC远程控制模式)
电压(mV)	1	3	1	3
电流(mA)	1	1	2	1
串联和并联
并联	含主机最多4台
串联	含主机最多2台
保护功能
OVP(V)	4-44	5-176	4-44	5-176
OCP(A)	4-44	1-11	5-88	2-22
OHP	关闭输出	关闭输出	关闭输出	关闭输出
前面板显示精度(4位)
电压(mV) 0.1% +	20	100	20	100
电流(mA) 0.1% +	20	10	40	20
环境条件
操作温度	0˚C ~ 40˚C
存储温度	-25˚C ~ 70˚C
操作湿度	20% ~ 85% RH; 无凝结
存储湿度	小于90% RH; 无凝结
其它
模拟控制	有
接口	USB/LAN/GPIB(选配)
电源	100Vac ~ 240Vac, 50Hz ~ 60Hz, 单相
尺寸	214(W)×124(H)×350(D)mm
重量
	Approx. 5.2kg	Approx. 6.8kg	Approx. 5.2kg	Approx. 6.8kg
