PSH系列是单组输出，360W到1080W可程式切换直流电源供应器，过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数，自我测试和软体校正特点可以降低日常维护的机率，亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构，独特的后板输出结构输和可被选配的的19”，4U的面板机柜式框架设计，确保PSH系列是大型系统的最佳选择。（注：RS-232C和GPIB介面两者不能同时安装）。
PSH系列（开关式）
产品特点：
-
输入电压范围宽广及高功率因数 (P.F) -
高效率及高功率密度高
-
定电压及定电流操作
-
过电压保护、过电流保护及过温度保护
-
低输出涟波及噪声
-
选购接口：IEEE-488.2
-
标准接口：RS-232C
-
输出 ON/OFF 控制
-
自我测试及软体校正
-
LCD 显示
-
内建蜂鸣器作为警告指示
描 述
规 格
配 件
订购信息
| 规格 | ||||
| PSH-2018A | PSH-3610A | PSH-3620A | PSH-3630A | |
| 输出 | ||||
| 电压 | 20V | 36V | 36V | 36V |
| 电流 | 18A | 10A | 20A | 30A |
| 变动率 (定电压模式) | ||||
| 负载 | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV |
| 电源 | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV |
| 变动率(定电流模式) | ||||
| 负载 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 电源 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 涟波&噪声 | ||||
| 电压 (mVrms) | ≦10mVrms | ≦10mVrms | ≦10mVrms | ≦10mVrms |
| 电压 (mVpp) | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz |
| 电流 (mArms) | ≦0.2% | ≦0.2% | ≦0.2%+20mA | ≦0.2%+40mA |
| 分辨率 | ||||
| 电压 ≤36V | 10mV | 10mV | 10mV | 10mV |
| 电压＞36V | 20mV | 20mV | 20mV | 20mV |
| 电流10A | 10mA | 10mA | 20mA | 30mA |
| 电流20A | 10mA | 10mA | 10mA | 20mA |
| 编程精确度 | ||||
| 电压< 36V | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV |
| 电压＞36V | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV |
| 电流10A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA | ≤0.2% + 90mA |
| 电流20A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA |
| 读值分辨率（表头） | ||||
| 电压 | 同分辨率 | |||
| 电流 | 同分辨率 | |||
| 读值精确度 | ||||
| 电压 | 同编程准确度 | |||
| 电流 | 同编程准确度 | |||
| 温度系数 | ||||
| 电压(25 + 5°C ) | < 100ppm/°C | |||
| 响应时间(上升/下降) | ||||
| 电压上升（10%~90%） | < 150mS（≤95%额定负载） | |||
| 电压下降（90%~10%） | < 150mS（≥10%额定负载） | |||
| 瞬间恢复时间 (50% Step Load Change From 25%~75%) | ||||
| 定电压模式 | <2mS | |||
| 保护功能 | ||||
| OVP/OCP/OHP | V | |||
| 突发电流保护 | V | |||
| 输出 On/Off 控制 | ||||
| V | ||||
| 电源 | ||||
| AC 90V ~ 250V, 50/60Hz | ||||
| 尺寸&重量 | ||||
| 108(宽) x 142(高) x 393(长)mm,约3.3kg | 108(宽) x 142(高) x 393(长)mm,约3.3kg | 188(宽) x 142(高) x 393(长)mm，约6.2kg | 268(宽) x 142(高) x 393(长)mm，约9.3kg | |
使用手册 X 1, 电源线X 1
选配:
Opt.01：GPIB接口（返厂安装）
选配附件：
GRA-403 适配架
GTL-251 GPIB-USB-HS（高速）
GTL-232 RS232C数据线，9针母头-9针母头

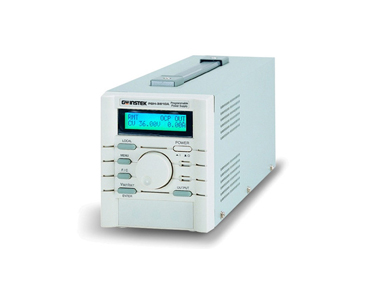

PSH-2018A 360W可编程开关直流电源
PSH-3610A 360W可编程开关直流电源

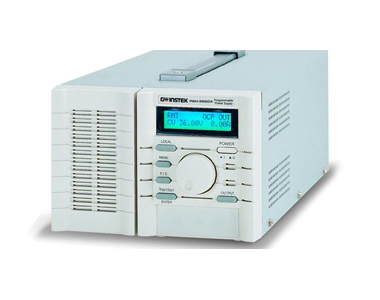

PSH-3620A 720W可编程开关直流电源
PSH-3630A 1080W可编程开关直流电源
