PPH-1503D & PPH-1506D & PPH-1510D(線性)

产品特点：

  • 双通道直流电源输出

  • CH1:45W(0~15V / 0~3A 或 0~9V / 0~5A; PPH-1503D/1506D)

    (0~4.5V/0~10A 后面板输出; PPH-1510D)

  • CH2:18W(0~12V / 0~1.5A; PPH1503D)

    36W(0~12V/0~3A; PPH1506D/1510D)

  • 3.5"TFT LCD显示

  • 内置数字电表测量功能

  • 高分辨率测量（5mA档位：1mV/0.1μA）

  • 电流拉载能力（Max:3.5A）

  • 脉冲电流测量（最小脉冲宽度：33μs）

  • 长积分电流测量

  • 序列式电源输出功能

  • 内置电池模拟功能

  • OVP、OTP和散热片温度显示功能

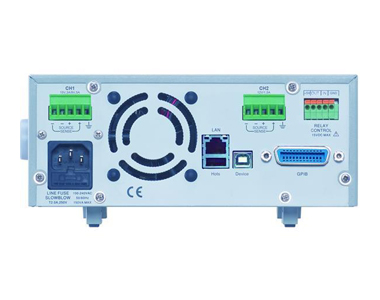

  • 支持USB（Device & Host）/GPIB/LAN

  • 5组存储、调取功能

  • RELAY控制功能

PPH-1503D & PPH-1506D & PPH-1510D(線性)
PPH-1503D & PPH-1506D & PPH-1510D(線性)
描 述 规 格 配 件 订购信息

固纬电子新推出的PPH-1503D系列是一款可程控高精度双通道直流电源供应器，PPH-1503D于CH1提供双范围电压/电流工作范围及总功率为45W; 其工作范围分别为0 -15V/ 0 -3A 或 0 - 9V/ 0 - 5A。而在CH2提供了0 - 12V/0 - 1.5A的18W输出。PPH-1503D所具有的高精度的测量能力，最高分辨为1mV/0.1uA，最小可测量到脉冲宽度为33us的脉冲电流，满足客户对于高解析度及脉冲电流测量的应用。

对于手机、无线装置、穿戴设备运作时会产生的短暂几百us到几十个ms的脉冲电流，一般电源供应器无法如同电池，提供快速电压瞬态回复时间(transient recovery time)。PPH-1503D与一般电源不同，具备快速电压瞬态回复时间，在模拟电池输出脉冲电流的过程，可以快速补偿脉冲电流所造成的降压; 而CH1内建电池模拟功能所提供的输出阻抗设定，可以更精确的模拟电池放电时的内阻特性。快速电压瞬态回复时间及内建电池模拟功能，使PPH-1503D能够更精确模拟电池的真实行为模式

利用PPH-1503D的电池模拟功能和脉冲电流测量功能，可适用于移动通讯测量，包含手机、无线、蓝牙周边及穿戴设备。使用一组电源模拟作为移动电池对手机供电，同时另一组电源模拟作为USB充电装置，对手机充电，并测量手机电流的功耗变化，尤其是当电话接听时所产生的脉冲电流。同时PPH-1503D也支援USB-IF协会所架构的USB Power Delivery(PD)充电/供电规范，Profile1, Profile2及Profile3的测试需求。因为PPH-1503D同时具备供电及吸收电流的能力，所以也适合模拟成电池、充电器及电子负载对待测物进行充电及放电测试。

PPH-1503D是一款具有3mVrms/ 8mVpp的低纹波&杂讯的高精度电源供应器。提供三段电流档位和设定，于最小5mA电流档位可以提供0.1uA回读分辨率;500mA档位提供10uA的回读分辨率和1.5A&5A档位提供100uA电流回读分辨率。因此适用于测量移动装置通讯时工作电流、待机时电流消耗及关机时的泄漏电流或其它低电流测量应用。

规格
机种 PPH-1503D/1506D/1510D
额定输出
通道 CH1 CH2
电压 0 ~ 15V 0 ~ 12V
电流 0 ~ 5A (0~9V)；0 ~ 3A (9~15V)；0~10A(0~4.5V,Rear,PPH-15010D) 0 ~ 1.5A(1503D)；0~3A(PPH-1506D/PPH-1510D)
功率 45W 18W(1503D)36W(PPH-1506D/PPH-1510D)
输出电压上升时间 0.20ms(10% ~ 90% ON)me
输出电压下降时间 0.30ms(90% ~ 10% OFF)
稳定度
电压 0.01%+3.0mV
电流 NA
调节率(CV)
负载 0.01%+2mV
电源 0.5mV
调节率(CC)
负载 0.01%+1mA
电源 0.5mA
涟波&噪声
CV p-p (20Hz - 20MHz) 8mV 8mV
CV rms(0 - 1MHz) 3mV 3mV
CC rms NA NA
程控精度
电压 ±0.05%+10mV ±0.05%+10mV
电流( 1.5A or 5A) ±0.16%+5mA ±0.16%+5mA(5A/3A/1.5A)
电流( 500mA) ±0.16%+0.5mA NA
电流( 5mA ) ±0.16%+5uA
回读精度
电压 ±0.05%+3mV 0.03%+3mV
电流( 1.5A & 5A) 0.2%+400uA 0.2%+400uA
电流( 500mA) 0.2%+100uA NA
电流( 5mA ) 0.2%+1uA 0.2%+1uA
响应时间
瞬态回复时间 1000%负载变动< 40uS (<100mV,Rear)< 50uS(<100mV,Front)< 80uS (<20mV）
程控分辨率
电压 2.5mV
电流 0.5mA(范围: 1.5A & 5A) 0.5mA(范围: 1.5A )
电流 0.05mA( 500mA) NA
电流 0.5uA( 5mA )
回读分辨率
电压 1mV
电流 0.1mA ( 5A范围) 0.1mA(范围: 1.5A )
电流 0.01mA( 500mA范围) NA
电流 0.1uA( 5mA 范围) 0.1uA(范围: 5mA )
保护功能
OVP精度 CH1:50mV CH2:50mV
DVM
直流回读精度 ( 23℃± 5℃) NA 0.05%+3mV
回读分辨率 1mV
输入电压范围 0 ~ 20VDC
最大输入电压 -3V, +22V
输入阻抗&电容 20MΩ
程控输出阻抗
范围 1 mΩ to +1 Ω
程控精度 0.5% + 10 mΩ
分辨率 1mΩ
脉波电流量测　
触发准位 5mA ~ 5A, 5mA/step 5mA ~ 1.5A, 5mA/step
HIGH TIME/LOW TIME/AVERAGE TIME 33.3us to 833ms, 33.3us/step
触发延迟 0 ~ 100ms,10us/steps
频均读值 1 ~ 100
长积分脉冲 TIMEOUT 1S ~ 63S
长积分量测时间 850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO； time 16.7ms/steps(60Hz), 20ms/steps(50Hz)
长积分触发模式 Rising, Falling, Neither
其他
输出端子 前/后面板  后面板
DVM输入 NA 前面板
RELAY CONTROL CONNECTOR 150mA/15V ，100mA/5(inter power)
工作温度 0 ~ 40°C
工作湿度 ≤ 80%
储存温度 -20˚C ~ 70˚C
储存湿度 < 80%
PC程控界面
标准 GPIB / USB / LAN
电流汲取能力　
电流汲取率 CH1:0~4V:3.5A；4~15V:3.5A-(0.25A/V)*(Vset-4V) CH2:0~5V:2A(PPH-1503D)；3A(PPH-1506D/1510D)5~12V:2A-(0.1A/V)*(Vset-5V),PPH-1503D3A-(0.25A/V)*(Vset-5V),PPH-1506D/1510D
记忆
储存/叫回 5组
电源　
输入功率 90-264VAC ; 50/60Hz
消耗功率 160W(PPH-1503D)
180W(PPH-1506D)
210W(PPH-1510D)
尺寸&重量
尺寸 222(W) x 86(H) x 363(D) mm
重量 Approx 4.5Kg

点击下载

附件
使用手册(CD)x1,快速指南x1,测试线x1(依区域)
GTL-117测试线 x1(Max 10A), GTL-203A测试线 x1(Max 3A), GTL-204A测试线 x1l(Max 10A)

选配附件

GTL-246         USB 线, USB2.0，Type A – Type B



附件


CD (使用手册 x1, 快速指南 x1)


Power cord (Region dependent)


测试线 GTL-207 x1,


          GTL-203A x1,


          GTL-204A x1
