APS-7200/7300

产品特点：


  • 输出容量: APS-7200(2000VA、310Vrms、16.8Arms)/ APS-7300 (3000VA、310Vrms、25.2Arms)

    可经由选配附件扩充输出为(0~600Vrms/45~999.9Hz)

  • ARB波形输出，Surge/ Dip control

  • 测量功能包含VOLT、CURR、PWR、SVA、IPK、IPKH、FREQ、PF、CF

  • 10组Sequence function允许编辑输出波形/10组simulate mode快速模拟电源暂态/10组Program mode自订测量顺序10组面板记忆功能

  • 支援开机自动执行Sequence、Simulate、Program mode及输出功能

  • 标准界面: USB Host、USB Device、LAN

  • 选配界面: GPIB (APS-001)、RS232(APS-007)

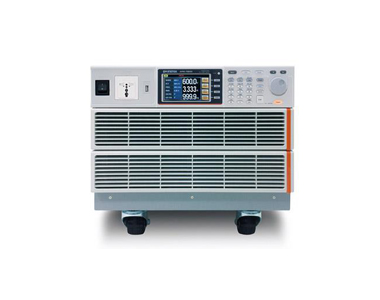

APS-7200/7300
APS-7200/7300
描 述 规 格 配 件 订购信息
固纬电子全新推出APS-7200& 7300交流电源供应器。最大额定输出在APS-7200为2000VA、310Vrms、 16.8Arms；APS-7300为3000VA、310Vrms、25.2Arms，输出频率为45.00~500.0Hz。而输出电压0~600Vrms 及输出频率45~999.9Hz可透过选配方式于用户端直接扩充，无需回厂修改。适用于AC-DC电源装置、消费性电子产品、车用电子及电子元件的测试及开发。

APS-7200 & 7300在测量功能上共有9项(Vrms、Irms、F、Ipk、W、VA、PF、Ipk hold、CF)测量项目，并提供近似AC Power Meter操作介面，适用LED产业或待机功耗测量。在ARB 模式下，APS-7200 & 7300提供SINE waveform、Triangle waveform、Staircase waveform、Clipped Sinewave、Crest factor waveform、Surge waveform及Fourier series七大类近两万种组合波形，能满足各产业在模拟输入电源异常波形的测试。10组Preset设定，可供使用者储存十组设定值；Power ON Output设定允许Sequence、Simulate及Program在开机后自动执行输出。

为了满足消费性电子产品常见的输入电源变动的测试条件，APS-7200 & 7300提供五种方式因应特殊或异常的电压、频率、相位变化，10组Simulate模拟电源中断、电压增加或电压减少行为；10组Sequence供使用者自订参数，透过steps编辑产生正弦波；10组Program用于编辑交流波形输出，同时可针对不同DUT自定测量项目之上/下限；Ramp Control允许使用者设定输出电压上升及下降的变化速度；Surge/Dip Control可模拟DUT之输入电源在特定时间下产生一个Surge或Dip电压迭加在输出电压波形。APS-7200 & 7300除了提供OCP/ OPP/ OTP保护，在后背板输出端侦测到电压电流相位差180度(逆向电流)时，前面板读值会以红色字体显示提醒使用者，适用于逆变器反馈电网测试时，反馈电网的电流测量结果显示。

APS-7200 & 7300后背板Ethernet Port可做远距离程控、Sync Output Socket提供外部同步使用的10V输出电压、Signal Output connector提供Program执行结果的监测。APS-7200 & 7300同时也提供Trigger In/Out和Output on/off远端控制功能，在后背板J1 connector上提供客户运用。
规格
型号 APS-7200 APS-7300
电源输入
相位 Single Phase
输入电源 230Vac ± 15%
输入频率 50/60Hz
最大电流 32A 50A
交流输出
额定功率 2000VA 3000VA
输出电压 0 ~ 155Vrms, 0 ~ 310Vrms
输出频率 45.00 ~ 500.0 Hz
最大电流(有效值) *1 0 ~ 155 Vrms 16.8A 25.2A
　 0 ~ 310 Vrms 8.4A 12.6A
波峰因数 ≧ 4
反应时间 < 100µS
设定
电压 范围 0 ~ 155Vrms, 0 ~ 310Vrms, Auto
　 解析度 0.01V at 0.00 ~ 99.99Vrms； 0.1V at 100.0 ~ 310.0Vrms
　 精准度 ± (0.5% 设定值 + 2 数位)
频率 范围 45 ~ 500 Hz
　 解析度 0.01Hz at 45.00 ~ 99.99Hz；0.1Hz at 100.0 ~ 500.0Hz
　 精准度 ± 0.02% 设定值
电源 开/关 相角 范围 0 ~ 359°
　 解析度 1°
　 精准度 ± 1° (Only 45 ~ 65Hz)
序列/模拟功能
内存数/步进数 10（0~9数字键）/最大255
步进时间设定范围 0.01~999.99S
界面
标准 USB Host, USB CDC, LAN
选配 GPIB (APS-001)/RS232 (APS-007)

点击下载

附件资讯
光碟片(手册, 程序控制手册) x 1
快速指南
GTL-123 测试线
电源线, 8mm2/3C, 3M length, 105℃

APS-7200 (0~310Vrms/ 16.8A / 2000VA) 可编程线性交流电源供应器

APS-7300 (0~310Vrms/ 25.2A / 3000VA) 可编程线性交流电源供应器
