GDM-906X系列

产品特点：

  • 6 ½数字显示：1,200,000

  • 4.3" TFT LCD

  • DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)

  • 12项测量功能：DCV,ACV,DCI,ACI,2-线及4-线电阻，频率，周期，二极管，连续性，温度和电容

  • 采样率高达10k SPS(GDM-9061)

  • 双测量以同时执行两个选定测量

  • 提供包括直方图、条形图和趋势图的功能

  • 温度测量支持RTD、热敏电阻及热电偶

  • 标准接口：USB, RS232C, LAN, Digital I/O

  • 选配接口：GPIB

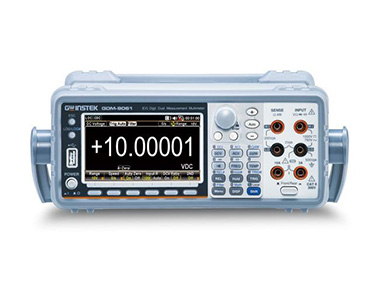

GDM-906X系列

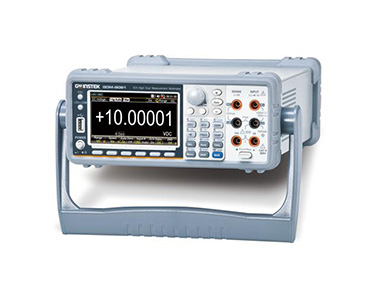

GDM-906X系列
描 述 规 格 配 件 订购信息
      固纬电子推出- GDM-906X系列(共2个机型~ GDM-9061和GDM-9060)，6 ½位双测量数字电表，具有高精度直流电流测量、快速采样率、12项测量项目(直流电压/电流、交流电压/电流、2线/4线制电阻、频率、周期、二极管、短路蜂鸣、温度、电容)、6项运算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及丰富的通讯接口(USBdevice/host、RS-232C、LAN、数字I/O和GPIB选购)，提供全方位的测量能力，以及更高的速度和准确性。该系列采用4.3寸TFT图形化显示屏，以及快速的采样率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用传统的数字显示外，还可以用条状图、趋势图或直方图来搭配显示，让整个测量过程，更直观、迅速地被完整呈现。同时，更大的内存(GDM-9061:100k、GDM-9060:10k)，也能协助趋势图或直方图在测量过程时，进行统计计算，简化繁琐的趋势分析。在使用的便利性上，GDM-906X系列也加入了丰富的操作设计，例如数字按键，便于需要数值输入的设置，如上/下限值、LAN IP…等;操作接口或信息，支持多国语言(英文/繁体/简体/日语/韩语)，有助于缩短电表的操作学习。对于自动测试系统测量或远程控制应用，GDM-906X除了提供USB，RS-232C和LAN作为标准通讯接口外，还可选择GPIB(客户安装选项)。在软件支持方面，GDM-906X系列提供DMM-Viewer2，来协助用户观测或记录测量的数据；另外，也提供LabVIEW driver以利不同系统整合上的程序需求。
直流特性
直流电压
档位 分辨率 输入电阻 精度（1年)(TCAL±5℃）
GDM-9061 GDM-9060
100.0000 mV  0.1μV 10MΩor >10GΩ 0.0050 + 0.0035 0.0090 + 0.0065
1.000000 V 1μV 10MΩor >10GΩ 0.0048 + 0.0007 0.0080 + 0.0010
10.00000 V  10μV 10MΩor >10GΩ 0.0035 + 0.0005 0.0075 + 0.0005
100.0000 V  0.1mV 10MΩ±1% 0.0050 + 0.0006 0.0085 + 0.0006
1000.000 V  1mV 10MΩ±1% 0.0050 + 0.0010 0.0085 + 0.0010
电阻档位 分辨率 测试电流 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
100.0000 Ω  100μΩ 1mA 0.010 + 0.004 0.014 + 0.007
1.000000 kΩ  1mΩ 1mA 0.010 + 0.001 0.014 + 0.001
10.00000 kΩ 10mΩ 100μA 0.010 + 0.001 0.014 + 0.001
100.0000 kΩ 100mΩ 10μA 0.010 + 0.001 0.014 + 0.001
1.000000 MΩ  1μΩ 5μA 0.010 + 0.001 0.014 + 0.001
10.00000 MΩ  10Ω 500nA 0.040 + 0.001 0.040 + 0.001
100.0000 MΩ  100Ω 500nA//10 MΩ 0.800 + 0.010 0.800 + 0.010
直流电流
档位 分辨率 Burden 电压 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
100.0000 μA  100pA < 0.011 V 0.05 + 0.025 0.05 + 0.025
1.000000 mA 1nA < 0.11 V 0.05 + 0.006 0.05 + 0.006
10.00000 mA  10nA < 0.04 V 0.05 + 0.020 0.05 + 0.020
100.0000 m A 0.1μA < 0.4 V 0.05 + 0.005 0.05 + 0.005
1.000000 A  1μA < 0.7 V 0.10 + 0.010 0.10 + 0.010
3.000000 A  1μA < 2.0 V 0.20 + 0.020 0.20 + 0.020
10.00000 A 10μA < 0.5 V 0.15 + 0.010 ------------------
　
连续性 分辨率 测试电流 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
1000.000 Ω 0.001 Ω 1 mA 0.010 + 0.030 0.014 + 0.030
二极管测试
档位 分辨率 测试电流 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
5.000000 V 1μV 1 mA 0.010 + 0.030 0.014 + 0.030
直流比率
精度规格：±（直流输入精度+直流参考精度）
交流特性
交流电压（真RMS）
档位 分辨率 频率 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
100.0000 mV 0.1μV 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.35 + 0.04 0.38 + 0.04
10 Hz – 20 kHz 0.06 + 0.04 0.09 + 0.04
20 kHz – 50 kHz 0.12 + 0.05 0.15 + 0.05
50 kHz – 100 kHz 0.60 + 0.08 0.63 + 0.08
100 kHz – 300 kHz 4.00 + 0.50 4.00 + 0.50
1.000000 V ～750.000 V 1μV ～1mV 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.35 + 0.04 0.38 + 0.04
10 Hz – 20 kHz 0.06 + 0.04 0.09 + 0.04
20 kHz – 50 kHz 0.12 + 0.05 0.15 + 0.05
50 kHz – 100 kHz 0.60 + 0.08 0.63 + 0.08
100 kHz – 300 kHz 4.00 + 0.50 4.00 + 0.50
交流电流（真RMS)
档位 分辨率 频率 精度（1年)(TCAL±5℃）
　 GDM-9061 GDM-9060
100.0000 μA 10.00000 mA 100pA 10nA 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.35 + 0.04 0.38 + 0.04
10 Hz – 5 kHz 0.10 + 0.04 0.13 + 0.04
5 kHz–10 kHz 0.18 + 0.04 0.20 + 0.04
1.000000 mA100.0000 mA 1nA100nA 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.30 + 0.04 0.33 + 0.04
10 Hz – 5 kHz 0.10 + 0.04 0.13 + 0.04
5 kHz–10 kHz 0.15 + 0.04 0.18 + 0.04
1.000000 A 1μA 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.30 + 0.04 0.33 + 0.04
10 Hz – 5 kHz 0.10 + 0.04 0.13 + 0.04
5 kHz–10 kHz 0.15 + 0.04 0.18 + 0.04
3.000000 A 1μA 3 Hz – 5 Hz 1.00 + 0.04 1.00 + 0.04
5 Hz – 10 Hz 0.35 + 0.04 0.38 + 0.04
10 Hz – 5 kHz 0.23 + 0.04 0.23 + 0.04
5 kHz–10 kHz 0.23 + 0.04 0.23 + 0.04
10.00000 A 10μA 3 Hz – 5 Hz 1.10 + 0.04 ------------------
------------------
10 Hz – 5 kHz 0.15 + 0.04 ------------------
------------------
温度特性
RTD（基于PT100的精度）
档位 分辨率 精度（1年)(TCAL±5℃）
-200℃～-100℃ 0.001℃ 0.09℃
-100℃～-20℃ 0.001℃ 0.08℃
-20℃～20℃ 0.001℃ 0.06℃
20℃～100℃ 0.001℃ 0.08℃
100℃～300℃ 0.001℃ 0.12℃
300℃～600℃ 0.001℃ 0.22℃
热电偶式温度计（基于ITS-90的精度）
类型 档位 分辨率 精度（1年)(TCAL±5℃）
E -200℃～+1000℃ 0.002℃ 0.2℃
J -210℃～+1200℃ 0.002℃ 0.2℃
T -200℃～+400℃ 0.002℃ 0.3℃
K -200℃～+1372℃ 0.002℃ 0.3℃
N -200℃～+1300℃ 0.003℃ 0.4℃
R -50℃～+1768℃ 0.01℃ 1℃
S -50℃～+1768℃ 0.01℃ 1℃
B +350℃～+1820℃ 0.01℃ 1℃
热敏电阻（(2.2kΩ,5kΩ,10kΩ或User Type)
档位 分辨率 精度（1年)(TCAL±5℃）
-80℃ ～150℃ 0.01℃ 0.01℃
电容特性
电容
档位 分辨率 精度（1年)(TCAL±5℃）
1.000 nF  0.001nF 2.00 + 2.00
10.00 nF  0.01nF 2.00 + 1.00
100.0 nF  0.1nF 2.00 + 0.40
1.000 μF 0.001μF 2.00 + 0.40
10.00 μF 0.01μF 2.00 + 0.40
100.0 μF 0.1μF 2.00 + 0.40
频率和周期特性
频率/周期
档位 分辨率 精度（1年)(TCAL±5℃）
100.0000mV～750.000V 3Hz - 5Hz 0.1
5Hz - 10Hz 0.05
10Hz - 40Hz 0.03
40Hz - 1MHz 0.006

点击下载

配件
安全说明×1，电源线×1，USB电缆GTL-246×1,测试线GTL-207A×1,
CD×1(包括完整的使用手册，升级程序和PC软件，DMM-Viewer2）

选配
GTL-205 带热电偶的温度测线转接器（K-type),约1000mm
GTL-234 RS-232C线, 9-pin F-F Type，直连，2000mm
GTL-248 GPIB线,约2000mm
GTL-308 4线式（+屏蔽）测试线，约1500mm

订购信息
GDM-9061 6 ½ (1200000 counts) 数字式双测万用表
GDM-9060 6 ½ (1200000 counts) 数字式双测万用表

选项
Opt.1 GPIB卡   （*） GPIB可在客户现场安装
