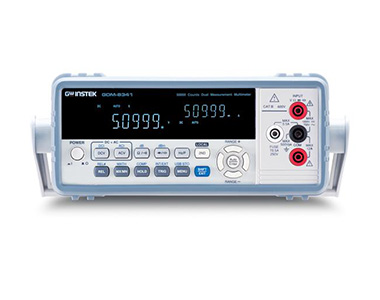

GDM-8342 & GDM-8341

产品特点：

  • 50,000位数, VFD显示屏

  • 双量测 / 双显示功能

  • 量测速度可选择, 最高可达 40读值/秒

  • 直流电压(DCV)基本精确度: 0.02%

  • 可选择自动/手动换档

  • 真有效值量测 (AC, AC+DC)

  • 10/11种基本量测功能

  • 高级量测功能：Max./Min., REL/REL#, Math, Compare, Hold, dB, dBm

  • 标配接口USB device, 可与计算机连线控制

  • 具有温度测量功能 (仅GDM-8342)

  • 具有USB储存功能 (仅GDM-8342)

  • 可选购GPIB接口 (仅GDM-8342, 且须于出厂前安装)

GDM-8342 & GDM-8341
GDM-8342 & GDM-8341
GDM-8342 & GDM-8341
GDM-8342 & GDM-8341
GDM-8342 & GDM-8341
描 述 规 格 配 件 订购信息

“U”然自得，“无线”宽广


  -- 资料储存不再受传输线的牵绊


固纬电子推出新一代以USB为通讯接口的双量测数字万用表 – GDM-834x系列，该系列包含2个型号 – GDM-8341和GDM-8342，均搭配50000位数VFD双显示屏、0.02%直流电压基本准确度和USB 通讯接口，为提供所有使用者量测上的准确性、清晰的数值观测和连结计算机的便利性。


该系列万用表支持一般万用表所拥有的基本量测项目外，甚至还配有可量测电容和温度的能力。此外该系列也提供了多样的辅助性功能，来协助符合制程测试、教学实验和检验场合时的量测应用需要。


另外，在资料获取和储存方面，全系列机型除了可以透过标准配备的USB界面来编写程序读取外；GDM-8342在前面板上，还提供了可以直接使用U盘来储存量测资料的功能，同时GDM-8342还提供可选购的GPIB接口(需于出厂前加装)，以符合多数使用自动量测系统者的习惯。

产品规格
档位 (*2) 分辨率 输入电阻 精确度(*1)1年23°C±5°C
直流电压
500.00 mV 10μV 10MΩ or >10GΩ 0.02 + 4
5.0000 V 100μV 10MΩ or >10GΩ 0.02 + 4
50.000 V 1mV 11.11MΩ 0.02 + 4
500.00 V 10mV 10.1MΩ 0.02 + 4
1000.0 V 100mV 10MΩ 0.02 + 4
电阻
500.00 Ω 10mΩ 0.83mA 0.10 + 5 (*3)
5.0000 kΩ 100mΩ 0.83mA 0.10 + 3 (*3)
50.000 kΩ 1Ω 83μA 0.10 + 3
500.00 kΩ 10Ω 8.3μA 0.10 + 3
5.0000 MΩ 100Ω 830nA 0.10 + 3
50.000 MΩ 1kΩ 560nA//10 MΩ 0.30 + 3
直流电流
500.00 μA 10nA 0.06V max. 0.05 + 5
5.0000 mA 100nA 0.6V max. 0.05 + 4
50.000 mA 1μA 0.14V max. 0.05 + 4
500.00 m A 10μA 1.4V max. 0.10 + 4
5.0000 A 100μA 0.5V max. 0.25 + 5
10.000 A 1mA 0.8V max. 0.25 + 5
短路蜂鸣
5000.0 Ω 100mΩ 0.83mA 0.10 + 5
二极管测试
5.0000 V 100μV 0.83mA 0.05 + 5
电容
5.000 nF: 0.5~1nF 0.001nF 8.3μA 2.00 + 20
5.000 nF: 1~5nF 0.001nF 8.3μA 2.00 + 10
50.00 nF: 5~10nF 0.01nF 8.3μA 2.00 + 30
50.00 nF: 10~50nF 0.01nF 8.3μA 2.00 + 10
500.0 nF 0.1nF 83μA 2.00 + 4
5.000 μF 1nF 0.56mA 2.00 + 4
50.00 μF 10nF 0.83mA 2.00 + 4
产品规格
档位 (*2) 分辨率 频率 精确度(*1)1年23°C±5°C
交流(或交流+直流)电压 True RMS(*4/*5/*6)
500.00 mV 10μV 30Hz – 50Hz 1.00 + 40
500.00 mV 10μV 50Hz – 10kHz 0.50 + 40
500.00 mV 10μV 10kHz – 30kHz 2.00 + 60
500.00 mV 10μV 30kHz – 100kHz 3.00 + 120
5.0000 V 100μV 30Hz – 50Hz 1.00 + 20
5.0000 V 100μV 50Hz – 10kHz 0.35 + 15
5.0000 V 100μV 10kHz – 30kHz 1.00 + 20
5.0000 V 100μV 30kHz – 100kHz 3.00 + 50
50.000 V 1mV 30Hz – 50Hz 1.00 + 20
50.000 V 1mV 50Hz – 10kHz 0.35 + 15
50.000 V 1mV 10kHz – 30kHz 1.00 + 20
50.000 V 1mV 30kHz – 100kHz 3.00 + 50
500.00 V 10mV 30Hz – 50Hz ------
500.00 V 10mV 50Hz – 10kHz 0.50 + 15
500.00 V 10mV 10kHz – 30kHz 1.00 + 20
500.00 V 10mV 30kHz – 100kHz 3.00 + 50
750.0 V 100mV 30Hz – 50Hz ------
750.0 V 100mV 50Hz – 10kHz 0.50 + 15
750.0 V 100mV 10kHz – 30kHz ------
750.0 V 100mV 30kHz – 100kHz ------
交流(或交流+直流)电流True RMS(*4/*5/*6)
500.00 μA 10nA 30Hz – 50Hz 1.50 + 50
500.00 μA 10nA 50Hz – 2kHz 0.50 + 40
500.00 μA 10nA 2kHz – 5kHz 1.50 + 50
500.00 μA 10nA 5kHz – 20kHz 3.00 + 75
5.0000 mA 100nA 30Hz – 50Hz 1.50 + 40
5.0000 mA 100nA 50Hz – 2kHz 0.50 + 20
5.0000 mA 100nA 2kHz – 5kHz 1.50 + 40
5.0000 mA 100nA 5kHz – 20kHz 3.00 + 60
50.000 mA 1μA 30Hz – 50Hz 1.50 + 40
50.000 mA 1μA 50Hz – 2kHz 0.50 + 20
50.000 mA 1μA 2kHz – 5kHz 1.50 + 40
50.000 mA 1μA 5kHz – 20kHz 3.00 + 60
500.00 mA 10μA 30Hz – 50Hz 1.50 + 40
500.00 mA 10μA 50Hz – 2kHz 0.50 + 20
500.00 mA 10μA 2kHz – 5kHz 1.50 + 40
500.00 mA 10μA 5kHz – 20kHz 3.00 + 60
5.0000 A 100μA 30Hz – 50Hz 2.00 + 40
5.0000 A 100μA 50Hz – 2kHz 0.50 + 30
10.000 A 1mA 30Hz – 50Hz 2.00 + 40
10.000 A 1mA 50Hz – 2kHz 0.50 + 30
频率
10Hz – 500Hz ------ ------ 0.01 + 5
500Hz – 500kHz ------ ------ 0.01 + 3
500kHz – 1MHz ------ ------ 0.01 + 5
温度 (*7)(热电偶)(仅GDM-8342)
-200 °C ~ +300 °C 0.1 °C J / T / K 2 °C (typical)
显示
双色VFD显示屏
界面
USB Device, USB Host (仅GDM-8342), GPIB (选购,仅GDM-8342适用)
使用电源
AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz
消耗功率
最大15VA
尺寸&重量
265(宽) x 107(高) x 302(深) mm;约2.9公斤, 不包含附件

点击下载

安全指南 x 1, 电源线 x 1, 测试棒 GTL-207 x 1


CD x 1 (包括完整使用手册, USB driver和PC软件)


选配接口：


Opt.01     GPIB接口 （仅GDM-8342）


选购附件：


GTL-205   温度测线转换器和热偶线（K-type），约1000mm


GTL-246   USB连接线， A-B type


GTL-251   GPIB-USB-HS (high speed）


GDM-8342 with GPIB         50000位数, 双量测数字电表(具USB Host/Device和选购配备opt.01 GPIB)

GDM-8342                            50000位数, 双量测数字电表(具USB Host/Device)

GDM-8341                            50000位数, 双量测数字电表(具USB Device)

选配接口：

Opt.01     GPIB接口 （仅GDM-8342）

选购附件：

GTL-205   温度测线转换器和热偶线（K-type），约1000mm

GTL-246   USB连接线， A-B type

GTL-251   GPIB-USB-HS (high speed）
