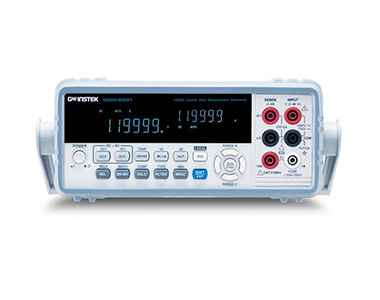

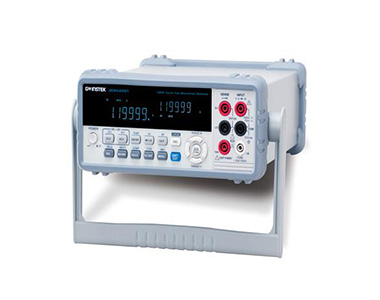

GDM-8352

产品特点：

199999位数，VFD显示屏
双测量/双显示
直流电压(DCV)基本准确度 : 0.012%
测量速度可选择，最高可达320读值/每秒
True RMS(AC，AC+DC) 测量
可选择自动/手动换档
11种测量功能: 交直流电压、交直流电流、2线/4线式电阻、短路蜂鸣、二极管测量、电容、频率、温度
多样辅助性测量功能: Max./Min., REL/REL#, Compare, Hold, dB, dBm, Math (MX+B, %, 1/X)
Digital I/O提供双模式(标准compare和user定义模式)
标准接口RS-232C和USB device(支持USBCDC和USBTMC模式)

描述规格配件订购信息

固纬电子推出全新的5 1/2双显示数字电表 – GDM-8352，来替代原有同级的机型GDM-8251A及GDM-8351。新电表同样使用VFD双显示屏、最大显示199999位数、0.02%直流电压基本准确度和USB / RS232C通讯接口，为使用者提供准确的测量功能、清晰的数值观测和方便链接个人计算机的便利性。

该新电表除拥有基本测量项目，如交直流电压、交直流电流、2线式/4线式电阻、温度测量、短路蜂鸣和二极管测试功能外，还配有可测量电容的能力。此外同样也提供了多样的辅助性功能，如最大值/最小值、dB、dBm、比较、读值保持、算术(MX+B, 1/X, %)…等，来协助符合如制程测试、教学实验和检验场合时的测量应用需要。

另外在外部控制方面，Digital I/O的pin脚，除了提供较常使用于比较功能时的信号输出外，也能让使用者自行定义各pin脚信号输出。在自定义模式下，用户可将此I/O视同一个简单的数字硬件，并透过各pin脚的信号来达成对外控制的需要，以节省用户制作硬件线路的麻烦。

最后在远程控制和数据撷取方面，考虑用户习惯性和系统接口的普遍性，该电表提供了标准的RS-232C和USB接口，可用来编写控制程序并读取测量结果；尤其在USB接口上，还可让用户自行选择该接口是USBCDC或USBTMC模式；当选用USBTMC模式时，用户可以像控制GPIB接口仪器一样控制USB接口仪器，而不需使用相对昂贵的GPIB连接线。

双测量/双显示
与固纬6 1/2和5 1/2位数电表相同，GDM-8352也采用VFD双显示屏来支持测量项目间的组合可能，例如:监控测试线路中组件呈现出的直流电压和电流或测量直流电压带有交流成份…等，可藉由一次性测量所获得之结果分别且同时呈现在个别的显示屏上。除了在测量上可节省使用者的时间，同时在观测上也免去了切换显示的麻烦。

可选择的测量速度
GDM-8352也拥有同级产品中最快的测量速度，并提供3文件的速度选择 – 慢速/中速/快速；如在快速模式时，直流电压的测量可达每秒320个读值；此速度的选择，有助于使用者将其测量的效益最大化。

*规格(1)**
*档位(2)**	分辨率	输入电阻	*精度(3)1年(23℃±5℃)**
DC电压
200.000mV	1μV	10MΩ或＞10GΩ	0.012+8
2.00000V	10μV	10MΩ或＞10GΩ	0.012+5
20.0000V	100μV	11.1MΩ	0.012+5
200.000V	1mV	10.1MΩ	0.012+5
1000.00V	10mV	10MΩ	0.012+5
电阻
200.000Ω	1mΩ	1mA	0.05+8
2.00000kΩ	10mΩ	1mA	0.05+5
20.0000kΩ	100mΩ	100μA	0.05+5
200.000kΩ	1Ω	10μA	0.05+5
2.000000kΩ	10Ω	1μA	0.05+5
10.0000MΩ	100Ω	0.5μA	0.30+5
1000.000MΩ	1kΩ	0.5μA /10MΩ	3.00+8
DC电流
20.0000mμA	100nA	1Ω	0.05+15
200.000mA	1μA	1Ω	0.05+5
1.00000A	10μA	0.1Ω	0.20+5
10.0000A	100μA	0.01Ω	0.20+5
短路测试
2000.00Ω	10mΩ	1mA	0.05+5
二极管测试
6.0000V	100μV	1mA@6V	0.05+15
电容
10.00nF	0.01nF	10μA	2.0+10
100.0nF	0.1nF	10μA	2.0+4
1.000μF	0.001μF	100μA	2.0+4
10.00μF	0.01μF	1mA	2.0+4
100.0μF	0.1μF	1mA	2.0+4
*规格(1)**
*档位(3)**	分辨率	频率	精度1年(23℃±5℃)
True RMS AC(AC+DC/Ac耦合）电压
200.0000 mV	1μV	20Hz - 45Hz	1.0 + 100
200.0000 mV	1μV	45Hz - 10kHz	0.3 + 100
200.0000 mV	1μV	10kHz - 30kHz	1.5 + 300
200.0000 mV	1μV	30kHz - 100kHz	5.0 + 300
2.00000 V	10μV	20Hz - 45Hz	1.0 + 100
2.00000 V	10μV	45Hz - 10kHz	0.3 + 100
2.00000 V	10μV	10kHz - 30kHz	1.5 + 100
2.00000 V	10μV	30kHz - 100kHz	3.0 + 200
20.0000V	100μV	20Hz - 45Hz	1.0 + 100
20.0000V	100μV	45Hz - 10kHz	0.2 + 100
20.0000V	100μV	10kHz - 30kHz	1.5 + 100
20.0000V	100μV	30kHz - 100kHz	3.0 + 200
200.000V	1mV	20Hz - 45Hz	1.0 + 100
200.000V	1mV	45Hz - 10kHz	0.2 + 100
200.000V	1mV	10kHz - 30kHz	1.5 + 100
200.000V	1mV	30kHz - 100kHz	3.0 + 200
750.00V	10mV	20Hz - 45Hz	1.0 + 100
750.00V	10mV	45Hz - 10kHz	0.2 + 100
750.00V	10mV	10kHz - 30kHz	1.5 + 100
750.00V	10mV	30kHz - 100kHz	3.0 + 200
True RMS AC(AC+DC/Ac耦合）电流
20.0000 mA	100nA	20Hz - 45Hz	1.5 + 100
20.0000 mA	100nA	45Hz - 2kHz	0.5 + 100
200.000 mA	100nA	2kHz - 10kHz	2.0 + 200
200.000 mA	1μA	20Hz - 45Hz	1.5 + 100
200.000 mA	1μA	45Hz - 2kHz	0.5 + 100
20.0000 mA	1μA	2kHz - 10kHz	2.0 + 200
100000A	10μA	20Hz - 45Hz	1.5 + 100
100000A	10μA	45Hz - 2kHz	0.5 + 100
100000A	10μA	2kHz - 10kHz	2.0 + 200
10.0000A	100μA	20Hz - 45Hz	1.5 + 100
10.0000A	100μA	45Hz - 2kHz	1.0 + 100
10.0000A	100μA	2kHz - 10kHz	-----
频率
（电压）10Hz-1MHz	-----	-----	0.01+3
(电流）20Hz-10kHz	-----	-----	0.01+3
温度（热电偶）
‘-200℃~0℃	0.6	J/T/K	0.6℃（MAX）
‘0℃~+300℃	0.3	J/T/K	0.3℃（MAX）
一般
显示	VFD,Two Colors Display
接口	RS-232.USB device （USBCDC & USBTMC）
电源	AC 100V / 120V / 220V / 240V ±10%。50~60Hz;Power Consumption Max.15VA
尺寸&重量	265（W）x 107(H) x 302(D) mm,approx. 2.9kg

点击下载

标准附件

安全指南 x 1
电源线 x 1
测试线 GTL-207 x 1
光盘x 1 (包括完整说明书电子文件、驱动程序和软件)

GDM-8352 5 1/2位数双测量数字电表

选购附件

GTL-108A 四线式电阻量测线(凯尔文夹), 约110公分

GTL-205 温度测线转接座和热偶线(K-type), 约100公分

GTL-232 RS-232C连接线, 9-pin to 9-pin母座, null modem for computer, 约200公分

GTL-246 USB连接线, A-B形式, 约120公分

GRA-422 机架面板(19” 2U)
