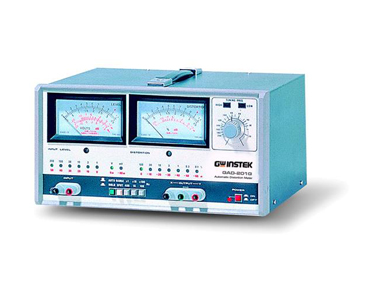

GAD-201G

产品特点:

  • 具自动换档与失真测量功能

  • 可选择自动或保留功能

  • 失真测试范围:0.1% ~ 100% 7 档

  • 频率范围:20Hz ~ 20kHz 3 档连续可调

  • 3 点固定频率:400Hz、1kHz、10kHz

  • 交流电压测量范围:1mVrms ~ 300Vrms 12 档

GAD-201G
描 述 规 格 配 件 订购信息

自动失真测试仪,主要规格:20Hz ~ 20kHz


GAD-201G失真测试仪应用于音频范围内所有的谐波失真(THD)和交流电压测量,从20Hz到20kHz。频率和电压值同时显示在仪器上,并且在满量程内可以自动切换。Shortcut键被用来测量通用的400Hz,1kHz和10kHz频率点。输出终端输出基本的波形(X)和谐波失真(Y)到外部监控装置。杂讯失真,包括hum和杂讯,都被控制在仅有0.03%的极低电平,从而使得GAD-201G有高级的音频应用。


规格
失真测量
范围 0.1% ~ 100% full scale 共 7 档 (自动换档)
基本频率范围 3 档连续可调:20Hz ~ 20kHz 及 3 点固定频率 400Hz, 1kHz 与 10kHz
输入准位 100mVrms ~ 300Vrms
自动电平控制范围 +10dB
基本抑制 80dB 或以上
二次谐波准确度 在20Hz ~ 20kHz 基本频率范围内,小于 +1dB
失真误差 小于 0.03% (包括 hum 及噪声)
交流电压测量
范围 1mVrms ~ 300Vrms 满刻度  12 档 (自动换档)
频率响应 20Hz ~ 200kHz +1dB
输入阻抗 100kΩ+10%, 70pF 或以下 (不平衡)
准确度 +3% 满刻度( 1kHz)
噪声误差 小于 10μV (输入端短路时)
输出准位 满刻度下,X : 1Vrms, Y : 500mVrms
输出阻抗 约 600Ω
使用电源
交流 100/120/220/240V, ±10%, 50/60Hz
附件
操作手册 × 1, 电源线 × 1, 测试线 GTL-103 × 1
尺寸&重量
310(宽) × 165(高) × 300(长) mm,约 3.8 公斤

点击下载

标准配件


使用手册x1,电源线x1,


GTL-103测试线x1

GAD-201G 自动失真测试仪


标注附件 :

使用手冊 x1,电源线x1, 测试线 GTL-103 x1
