GSP-9330是一款3.25GHz的高速测试的频谱分析仪，最快扫描速度为204uS。用户通过快速扫描时间可轻松处理和分析调制信号。调制信号处理的关键是快速扫描时间和信号解调功能。除了模拟AM / FM解调和分析功能，GSP-9330也提供ASK/FSK和2FSK数字信号的解调和分析功能。如今，EMC的问题对产品设计过程至关重要。因此，GSP-9330合并了EMC预测解决方案以促进EMC测试。GSP-9330简易的EMC预测过程大大的缩短了用户产品发布的时间。
A．快速信号扫描
对频谱分析仪而言，速度是最重要的规格。GSP-9330提供高达204us的扫描速度。用户通过快速扫描时间识别和分析各种快速或瞬态信号。如频率/调幅信号，蓝牙跳频信号，调谐压控振荡器或其它在在ISM频带的干扰信号。
FM 信号监控 台湾3G电信信号
B. 调制信号分析
2FSK调变因为低设计成本及低耗电特点而被广泛地使用在低功率及低数据传输速率的射频通讯应用。今日2FSK调变科技使用在大量不同的产品及系统里，如消费性电子产品，车用电子，RFID，自动读取电表及工业控制装置等等。2FSK分析可以测量的参数包含载波功率, FSK频偏, 载波频率 & 载波频率偏移测量。使用者可以设定判断条件于频偏及载波偏移以快速判断测试结果。
RFID 和光通讯系统常使用幅移键控法(Amplitude Shift Keying , ASK)，而无线电话、传呼系统和RFID等等许多的应用则是使用频移键控法(Frequency Shift Keying, FSK)。ASK/FSK解调及分析测量的参数，包括调幅深度，频偏，载波功率和载波频率偏移，符号码及波形。用户可以设定调幅深度，频偏，载波功率和载波偏移的合格／失败测试结果。并提供针对 data message来判断 preamble & sync 的功能。
AM/FM信号分析测量参数，包括调幅深度，频偏、调变速率、载波功率、载波频率偏移和SINAD。用户可以设定调幅深度，频偏，载波功率和载波偏移的判断条件来进行快速测试结果。AM / FM解调功能可以解调及收听AM或FM广播信号。
2FSK信号分析 ASK/FSK信号分析与解调功能 AM/FM信号分析与解调功能
C. EMC預先诊断测试解決方案
GSP-9330内建EMI专用200/9k/120k/1MHz滤波器、20dB低噪声放大器与Quasi-Peak/Average检波模式，用户可以在机器上的EMC Pretest功能中进行所需要的测试，更可搭配套件进行辐射与传导方面的测试。
辐射测试的套件，GKT-008提供完整的近场测棒组合，可简化复杂的量测，模拟实验室的3m/10m远场测试，大幅节省工程师除错与往返实验室的时间费用；更可搭配GSP-9330的Tracking Generator功能，进行EMS测试。
传导测试的部分可搭配LISN与Isolated Transformer进行电磁传导的量测，如担心因为待测端的电压变动较大或复杂，更可搭配Transient Limiter使测试设备更臻安全。
产品小类

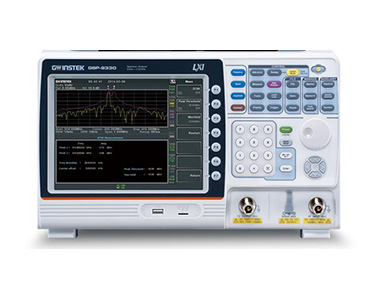

GSP-9330
产品特点：
-
频率范围：9kHz~3.25GHz
-
频率稳定度：0.025ppm 老化率：1ppm
-
RBW：1Hz~1MHz(3dB) 6dB EMI 滤波器：200Hz, 9kHz,120kHz,1MHz
-
最快扫描时间：204us
-
灵敏度：-149dBm/Hz（@前置放大器开启）
-
内置前置放大器，50dB衰减器及序列功能
-
内置EMC预测功能
-
内置2FSK分析，AM/FM/ASK/FSK解调&分析
-
内置p1dB点，谐波，通道功率，N-dB带宽，频率计数，时域功率测量，
-
OCBW,ACPR,SEM,TOI,CNR,CTB,CSO,噪声记号，门控扫描
-
内置光谱图，拓谱图和分窗显示模式
-
远程控制EMI测量软件：SpectrumShot
-
远程控制接口：LAN,USB,RS-232c
-
选配：跟踪源，GPIB接口，电池组
描 述
规 格
配 件
订购信息
| 规格 | ||
| 频率 | ||
| 频率 | ||
| 范围 | 9 kHz ~ 3.25 GHz | |
| 设定分辨率 | 1 Hz | |
| 频率参考源 | ||
| 准确度 | ±[(最后调校周期 x 老化率) +温度的稳定度+电压供给的稳定度 | |
| 老化率 | ±1 ppm max. | 调校后经过1年时间 |
| 温度的稳定度 | ±0.025 ppm | 0~ 50 °C |
| 电压供给的稳定度 | ±0.02 ppm | |
| 频率读值稳定度 | ||
| 开始、停止、中心、标记 | ±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 + 频率分辨率) | |
| 扫描点数 | 最多601，最少6 | |
| 标记计数器 | ||
| 分辨率 | 1 Hz, 10 Hz, 100 Hz, 1 kHz | |
| 准确度 | ±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率) | RBW/Span >=0.02 ;Mkr level to DNL>30 dB |
| 频距 | ||
| 范围 | 0 Hz (zero span), 100 Hz to 3.25 GHz | |
| 分辨率 | 1 Hz | |
| 准确度 | ±频率分辨率 | RBW : 自动 |
| 相位噪声 | ||
| 距离载波信号的偏移量 | Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40 | |
| 10 kHz | <-88 dBc/Hz | 典型值 |
| 100 kHz | <-95 dBc/Hz | 典型值 |
| 1 MHz | <-113 dBc/Hz | 典型值 |
| 解析带宽滤波器 | ||
| 滤波器带宽 | 1Hz ~1MHz，按1-3-10 的順序；200 Hz, 9 kHz, 120 kHz, 1MHz | ‘-3db带宽；-6dB 带宽 |
| 准确度 | ± 8%, RBW = 1MHz；± 5%, RBW < 1MHz | 标示值；标示值 |
| 形状系数 | < 4.5:1 | 典型的带宽比率：-60dB:-3dB |
| 视讯带宽滤波器 | ||
| 滤波器带宽 | 1 Hz ~ 1 MHz 按 1-3-10 顺序 | -3dB 带宽 |
| 振幅 | ||
| 振幅范围 | ||
| 量测范围 | 100 kHz ~ 1 MHz；1 MHz~ 10 MHz；10 MHz~ 3.25 GHz | 由显示平均噪声位准（DANL）到+18dBm；由显示平均噪声位准（DANL）到+21dBm；由显示平均噪声位准（DANL）到+30dBm |
| 衰减器 | ||
| 输入衰减器范围 | 0 ~50 dB，能以1 dB 为单位进行调整 | 自动或者手动设定 |
| 最大安全输入位准 | ||
| 平均的连续功率 | ≤ +33 dBm | 输入衰减器的设定≥10 dB |
| 直流电压 | ± 50 V | |
| 1dB增益压缩 | ||
| 输入混波器端的总功率 | > 0 dBm | 典型值；fc ≥50 MHz；关闭前级放大器 |
| 前级放大器端的总功率 | > -22 dBm 混波器的功率位准（dBm）＝输入功率（dBm）－ 输入衰减量（dB） | 典型值；fc ≥50 MHz；开启前级放大器 |
| 显示平均噪声位准 (DANL) | ||
| 关闭前级放大器 | RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 | |
| 9 kHz~ 100 kHz | < -93 dBm | 标示值 |
| 100 kHz ~ 1 MHz | < -90 dBm - 3 x (f/100 kHz) dB | |
| 1 MHz ~ 2.7 GHz | < -122 dBm | |
| 2.7 GHz ~ 3.25 GHz | < -116 dBm | |
| Preamp on | RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 | |
| 100 kHz ~ 1 MHz | < -108 dBm - 3 x (f/100 kHz) dB | 标示值 |
| 1 MHz ~ 10 MHz | < -142 dBm | |
| 10 MHz ~ 3.25 GHz | < -142 dBm + 3 x (f/1 GHz) dB | |
| 位准显示范围 | ||
| 刻度 | 对数, 线性 | |
| 单位 | dBm, dBmV, dBuV, V, W | |
| 标记位准读值 | 0.01 dB | 对数刻度 |
| 0.01 % of reference level | 线性刻度 | |
| 位准显示模式 | 轨迹, Topographic, Spectrogram | 单一/分割窗口 |
| 轨迹数量 | 4 | |
| 检波器 | 正峰值、负峰值、取样、一般及RMS(非视频), 平均值(EMI), Quasi-Peak(EMI) | 可在不同轨迹下分别设定 |
| 轨迹功能 | 清除/写入；最高值/最低保持；检视轨迹；空白；平均运算 | |
| 绝对振幅精度 | ||
| 绝对点数 | 中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 20~30℃, 信号 0dBm | |
| 关闭前级放大器 | ± 0.3 dB | 参考位准 0dBm, 衰减量10dB |
| 开启前级放大器 | ± 0.4 dB | 参考位准 -30dBm, 衰减量0dB |
| 频率响应 | ||
| 关闭前级放大器 | 衰减量10 dB，参考频率：160 MHz，20~30℃ | |
| 100kHz~2.0GHz | ± 0.5 dB | |
| 2GHz~3.25Hz | ± 0.7 dB | |
| 开启前级放大器 | 衰减量0 dB，参考频率：160 MHz，20~30℃ | |
| 1MHz~2GHz | ± 0.6 dB | |
| 2GHz~3.25Hz | ± 0.8 dB | |
| 输入衰减切换不确定度 | ||
| 衰减器设定 | 0 ~50 dB，以1 dB 为单位进行调整 | |
| 不确定度 | ± 0.25 dB | 参考点：160MHz, 10dB 衰减量 |
| 解析带宽滤波器切换不确定度 | ||
| ± 0.25 dB | 参考点：10kHz RBW | |
| 位准量测不确定度 | ||
| 整体振幅准确度 | ± 1.5 dB；± 0.5 dB | 20到30度C, 频率>1MHz, 信号输入0~-50dBm, 参考位准0~-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭；典型值 |
| 旁生噪声响应 | ||
| 二次谐波失真 | 关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 | |
| +35 dBm | 典型值; 10 MHz < fc < 775 MHz | |
| +60 dBm | 典型值; 775 MHz ≤ fc < 1.5 GHz | |
| 三阶交互调变 | 关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 | |
| > 1dBm | 300 MHz ~ 3 GHz | |
| 与输入端相关的旁生噪声 | < -60 dBc | 输入信号-30 dBm,衰减量为0 dB, 20到30度C |
| 残留响应 (内在的) | <-90 dBm | 输入端连接50Ω负载；RF 衰减量为0 dB；关闭前级放大器 |
| 扫频 | ||
| 扫频时间 | ||
| 范围 | 204 us ~ 1000 s；50 us ~ 1000 s | 频距>0Hz；频距等于0Hz, 最小时间分辨率10us |
| 扫频模式 | 连续, 单次 | |
| 触发源 | 自由撷取；影像信号；外部信号 | |
| 触发斜率 | 正或负的信号缘 | |
| 前置放大器 | ||
| 频率范围 | 1 MHz ~ 3.25 GHz | |
| 增益 | 18 dB | 标示值, 标准机器已内建 |
| 正面板输入/输出 | ||
| RF输入 | ||
| 接头类型 | N型母座 | |
| 阻抗值 | 50Ω, 标示值 | |
| VSWR | <1.6 :1 | 300kHz 到3GHz, 输入衰减≥ 10 dB |
| 外部供应电源 | ||
| 接头类型 | SMB公座 | |
| 电压/电流 | 最大 +7Vdc, 500mA | 含短路保护 |
| USB主控端 | ||
| 接头类型 | A型接头 | |
| 通讯协议 | 版本2.0 | 支援全速/高速/低速 |
| Micro SD插槽 | ||
| 通讯协议 | SD 1.1版 | |
| 支援卡别 | MicroSD, MicroSDHC | 最大至32GB可使用 |

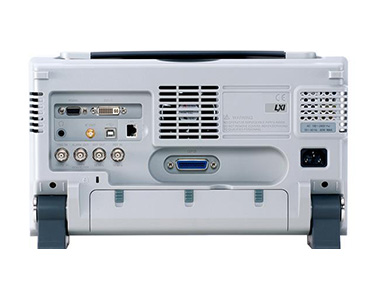

| 背面板输入/输出 | ||
| 参考输出 | ||
| 接头类型 | BNC 母座 | |
| 输出频率 | 10 MHz | 标示值 |
| 输出振幅 | 3.3V CMOS | |
| 输出阻抗 | 50 Ω | |
| 参考输入 | ||
| 接头类型 | BNC 母座 | |
| 输入参考频率 | 10 MHz | |
| 输入振幅 | -5 dBm ~ +10 dBm | |
| 频率锁定范围 | 在±5ppm的输入参考频率至内 | |
| 警示输出 | ||
| 接头类型 | BNC母座, | 开集电极控制 |
| 触发输入/门闸扫描输入 | ||
| 接头类型 | BNC母座 | |
| 输入振幅 | 3.3V CMOS | |
| 切换 | 自动切换 | |
| LAN (TCP/IP)界面 | ||
| 接头类型 | RJ-45 | |
| 标准 | 10Base-T; 100Base-Tx; Auto-MDIX | |
| USB被控端 | ||
| 接头类型 | B型接头 | 仅适合远程控制, 支持USB TMC |
| 通讯协议 | 版本2.0 | 支援全速/高速 |
| 中频输出 | ||
| 接头类型 | SMA 母座 | |
| 阻抗 | 50Ω | 标示值 |
| 中频频率 | 886 MHz | 标示值 |
| 输出准位 | -25 dBm | 10dB衰减量, RF输入：0dBm @1GHz |
| 耳机输出 | ||
| 接头类型 | 3.5mm立体声插槽, 有线单声道操作 | |
| 屏幕输出 | ||
| 接头类型 | DVI-I接头(整合模拟及数字), 单一链接, 使用转换器可兼容于VGA或HDMI标准 | |
| RS-232界面 | ||
| 接头类型 | D-sub 9-pin 母座 | Tx,Rx,RTS,CTS |
| GPIB界面 (选配) | ||
| 接头类型 | IEEE-488 总线接头 | |
| AC电源输入 | ||
| 电源供应 | AC 100 V ~ 240 V, 50 / 60 Hz自动档位选择 | |
| 电池模块(选配) | ||
| 电池模块 | 6 cells, 可充电式锂电池, 3S2P | 符合UN38.3规范 |
| 电压 | 直流10.8V | |
| 容量 | 5200 mAh / 56Wh | |
| 一般规格 | ||
| 内部数据储存量 | 内建16MB | |
| 功率消耗 | <65 W | |
| 暖机时间 | < 30 分钟 | |
| 温度范围 | ’+5 °C~ +45 °C；-20 °C ~ + 70 °C | 操作范围；储存范围 |
| 重量 | 4.5 kg (9.9 lb) | 包括全部选配(基本+信号追踪器+GPIB接口+电池模块) |
| 尺寸 | 210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in) | 概约 |
| 追踪产生器(选配) | ||
| 输出频率范围 | 100 kHz ~ 3.25 GHz | |
| 输出功率位准范围 | -50 dBm ~0 dBm，以0.5 dB为单位进行调整 | |
| 绝对准确度 | ± 0.5 dB | 参考点：160MHz, -10dBm, 10dB衰减量, 20~30℃ |
| 输出平坦度 | 参考点 160MHz, -10dBm；100 kHz ~ 2 GHz；2 GHz ~ 3.25 GHz | ± 1.5 dB |
| 输出位准切换不准确度 | ± 0.8 dB | ± 2 dB |
| 谐波 | < -30 dBc | Referenced to -10 dBm |
| 反向电压 | 最大+30dBm | 典型值, 输出准位-10dBm |
| 接头类型 | N型母座 | |
| 阻抗 | 50Ω | 标示值 |
| 输出VSRW | < 1.6:1 | 300 kHz ~3 GHz，输入衰减器≥12 dB |
选购信息
Opt.01 跟踪源
Opt.02 电池模块
Opt.03 GPIB界面
选购配件
GSC-009 便携式背包
GRA-415 机架面板
Opt.01 跟踪源
Opt.02 电池模块
Opt.03 GPIB界面
选购配件
GSC-009 便携式背包
GRA-415 机架面板
GSP-9330 3.25GHz频谱分析仪
EMC测试解决方案：
GKT-008 EMI近场探棒组
GLN-5040A 线性阻抗稳定网络
GIT-5060 隔离变压器
GPL-5010 脉冲限幅器
EMC测试解决方案：
GKT-008 EMI近场探棒组
GLN-5040A 线性阻抗稳定网络
GIT-5060 隔离变压器
GPL-5010 脉冲限幅器
