GSP-9300B

产品特点:

  • 频率范围:9kHz ~ 3 GHz

  • 频率稳定度:0.025ppm 老化率:1ppm

  • 内置前置放大器、50dB衰减器、程序功能

  • RBW: 1Hz ~ 1MHz(3dB)

  • 底噪:-149dBm/Hz (@前置放大器开启)

  • 内置 AM/FM 解调分析功能

  • 内置P1dB, 谐波, 通道功率, N-dB 带宽, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, 频率计数, 时域功率, 门闸扫描测试

  • 内置光谱图, 拓谱图与分割窗口模式

  • 远程控制接口:LAN, USB, RS-232

  • 选配:跟踪源、GPIB接口、电池组

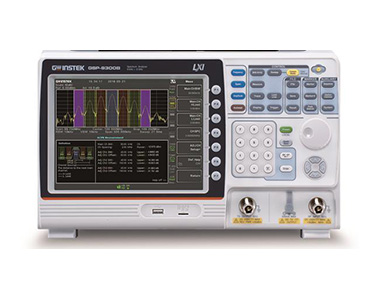

GSP-9300B
GSP-9300B

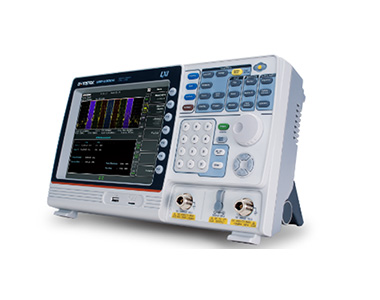

GSP-9300B
描 述 规 格 配 件 订购信息

GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪,它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度;内置前置放大器,底噪最低可达-149dBm/Hz;还有超过20种测量应用,如AM/FM调变信号分析、信号信道分析、CATV参数测试,且搭配TG选配可进行元件之频率响应或功率线性度等测试。

信号监控处理部分,GSP-9300B提供了Topographic显示模式,利用色温可以分辨连续出现或偶发的信号;Spectrogram模式是在频谱的显示上加上时间轴的显示,可以观察信号频率在时间上的变化情况,而双视窗模式则可针对两个视窗个别进行参数设定;此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等;在界面与软件的支持上,提供USB/RS-232/LXI/MicroSD/GPIB(选配)/DVI输出以及专属PC软件、IVI Driver。

另外GSP-9300B针对生产线环境提供便利的设置,提供预先设定开机时间、序列功能以及限制线测定…等功能,更透过导热设计,大幅度缩短热机所需要的时间,加速生产流程;在配备的选择上,提供信号追踪器、携带包、电池模块、EMI天线组与机架配件,不论是外出测试或者建构在自动测试系统上,轻巧的设计可以满足各种场域。

综合上述所提,GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备,对于在教育市场、生产线环境、一般通用信号监控等非常合适,更重要的,价格超乎您的想像,更是对预算有限的首选机种。

规格
频率
频率
范围 9 kHz to 3 GHz
设定分辨率 1 Hz
频率参考源
准确度 ±[(最后调校周期x老化率) +温度的稳定度+电压供给的稳定度
老化率 ±1 ppm max. 调校后经过1年时间
温度的稳定度 ±0.025 ppm 0 to 50 °C
电压供给的稳定度 ±0.02 ppm
频率读值稳定度
开始、停止、中心、标记 ±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 +  频率分辨率1)
扫描点数 最多601,最少6
标记计数器
分辨率 1 Hz, 10 Hz, 100 Hz, 1 kHz
准确度 ±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率) RBW/Span >=0.02 ;Mkr level to DNL>30 dB
频距
范围 0 Hz (zero span), 100 Hz to 3 GHz
分辨率 1 Hz
准确度 ±频率分辨率 RBW : 自动
相位噪声
距离载波信号的偏移量 Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40
10 kHz <-88 dBc/Hz 典型值
100 kHz <-95 dBc/Hz 典型值
1 MHz <-113 dBc/Hz 典型值
解析带宽滤波器
滤波器带宽 1Hz 至1MHz,採1-3-10 的順序 -3dB 带宽
200 Hz, 9 kHz, 120 kHz, 1MHz -6dB 带宽
准确度 ± 8%, RBW = 1MHz 标示值
± 5%, RBW < 1MHz 标示值
形状系数 < 4.5:1 典型的带宽比率:-60dB:-3dB
视讯带宽滤波器
滤波器带宽 1 Hz 到 1 MHz 采 1-3-10 顺序 -3dB 带宽
振幅
量测范围 100 kHz to 1 MHz 由显示平均噪声位准(DANL)到+18dBm
1 MHz to 10 MHz 由显示平均噪声位准(DANL)到+21dBm
10 MHz to 3 GHz 由显示平均噪声位准(DANL)到+30dBm
衰减器
输入衰减器范围 0 到50 dB,能以1 dB 为单位进行调整 自动或者手动设定
最大安全输入位准
平均的连续功率 ≤ +33 dBm 输入衰减器的设定≥10 dB
直流电压 ± 50 V
1dB增益压缩
输入混波器端的总功率 > 0 dBm 典型值;fc ≥50 MHz;关闭前级放大器
前级放大器端的总功率 > -22 dBm 典型值;fc ≥50 MHz;开启前级放大器
混波器的功率位准(dBm)=输入功率(dBm)-输入衰减量(dB)
显示平均噪声位准 (DANL)
关闭前级放大器(Preamp off) RF衰减量0 dB;RF输入端连接50奥姆负载; RBW 10 Hz;VBW 10 Hz;频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
9 kHz to 100 kHz < -93 dBm 标示值
100 kHz to 1 MHz < -90 dBm - 3 x (f/100 kHz) dB
1 MHz to 2.7 GHz < -122 dBm
2.7 GHz to 3 GHz < -116 dBm
Preamp on RF衰减量0 dB;RF输入端连接50奥姆负载; RBW 10 Hz;VBW 10 Hz;频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次
100 kHz to 1 MHz < -108 dBm - 3 x (f/100 kHz) dB 标示值
1 MHz to 10 MHz < -142 dBm
10 MHz to 3 GHz < -142 dBm + 3 x (f/1 GHz) dB
位准显示范围
刻度 对数, 线性
单位 dBm, dBmV, dBuV, V, W
标记位准读值 0.01 dB 对数刻度
0.01 % of reference level 线性刻度
位准显示模式 轨迹, Topographic, Spectrogram 单一/分割窗口
轨迹数量 4
检波器 正峰值、负峰值、取样、一般及RMS(非视频) 可在不同轨迹下分别设定
轨迹功能 清除/写入;最高值/最低保持;检视轨迹;空白;平均运算
绝对振幅精度
基准参数 中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 温度20~30 ℃, 信号 0dBm
关闭前级放大器 ± 0.3 dB 参考位准 0dBm, 衰减量10dB
开启前级放大器 ± 0.4 dB 参考位准 -30dBm, 衰减量0dB
频率响应
关闭前级放大器 衰减量10 dB,参考频率:160 MHz,20到30度C
100 kHz to 2.0 GHz ± 0.5 dB
2GHz to 3 GHz ± 0.7 dB
开启前级放大器 衰减量0 dB,参考频率:160 MHz,20到30度C
1 MHz to 2 GHz ± 0.6 dB
2 GHz to 3GHz ± 0.8 dB
输入衰减切换不确定度
衰减器设定 0 到50 dB,以1 dB 为单位进行调整
不确定度 ± 0.25 dB 参考点:160MHz, 10dB 衰减量
解析带宽滤波器切换不确定度
1 Hz to 1 MHz ± 0.25 dB 参考点:10kHz RBW
位准量测不确定度
整体振幅准确度 ± 1.5 dB 20到30度C, 频率>1MHz, 信号输入0至-50dBm, 参考位准0至-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭
± 0.5 dB 典型值
旁生噪声响应
二次谐波失真 关闭前级放大器;信号输入位准:-30 dBm, 0dB衰减量
+35 dBm 典型值; 10 MHz < fc < 775 MHz
+60 dBm 典型值; 775 MHz ≤ fc < 1.5 GHz
三阶交互调变 关闭前级放大器;信号输入位准:-30 dBm, 0dB衰减量
> 1dBm 300 MHz to 3 GHz
与输入端相关的旁生噪声 < -60 dBc 输入信号-30 dBm,衰减量为0 dB, 20到30度C
残留响应 (内在的) <-90 dBm 输入端连接50奥姆负载;RF 衰减量为0 dB;关闭前级放大器
扫频
扫频时间
范围 204us to 1000 s;50 us to 1000 s 频距>0Hz;频距等于0Hz, 最小时间分辨率10us
扫频模式 连续, 单次
触发源 自由撷取;影像信号;外部信号
触发斜率 正或负的信号缘
前置放大器
频率范围 1 MHz to 3 GHz
增益 18 dB 标示值, 标准机器已内建
正面板输入/输出
RF输入
接头类型 N型母座
阻抗值 50奥姆, 标示值
VSWR <1.6 :1 300kHz 到3GHz, 输入衰减≥ 10 dB
外部供应电源
接头类型 SMB公座
电压/电流 最大 +7Vdc, 500mA 含短路保护
USB主控端
接头类型 A型接头
通讯协议 版本2.0 支援全速/高速/低速
Micro SD插槽
通讯协议 SD 1.1版
支援卡别 MicroSD, MicroSDHC 最大至32GB可使用

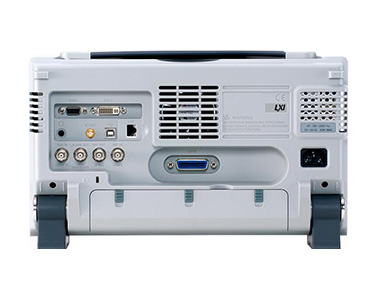

背面板输入/输出
参考输出
接头类型 BNC 母座
输出频率 10 MHz 标示值
输出振幅 3.3V CMOS
输出阻抗 50 奥姆
参考输入
接头类型 BNC 母座
输入参考频率 10 MHz
输入振幅 -5 dBm至 +10 dBm
频率锁定范围 在±5ppm的输入参考频率至内
警示输出
接头类型 BNC母座, 开集电极控制
触发输入/门闸扫描输入
接头类型 BNC母座
输入振幅 3.3V CMOS
切换 自动切换
LAN (TCP/IP)界面
接头类型 RJ-45
标准 10Base-T; 100Base-Tx; Auto-MDIX
USB被控端
接头类型 B型接头 仅适合远程控制, 支持USBTMC
通讯协议 版本2.0 支援全速/高速
中频输出
接头类型 SMA 母座
阻抗 50奥姆 标示值
中频频率 886 MHz 标示值
输出准位 -25 dBm 10dB衰减量, RF输入:0dBm @1GHz
耳机输出
接头类型 3.5mm立体声插槽, 有线单声道操作
屏幕输出
接头类型 DVI-I接头(整合模拟及数字), 单一链接, 使用转换器可兼容于VGA或HDMI标准
RS-232界面
接头类型 D-sub 9-pin 母座 Tx,Rx,RTS,CTS
GPIB界面 (选配)
接头类型 IEEE-488 总线接头
AC电源输入
电源供应 AC 100 V to 240 V, 50 / 60 Hz自动档位选择
电池模块(选配)
电池模块 6 cells, 可充电式锂电池, 3S2P 符合UN38.3规范
电压 直流11.1V
容量 5200 mAh / 56Wh
一般规格
内部数据储存量 内建16MB
功率消耗 <65 W
暖机时间 < 30 分钟
温度范围 +5 °C to +45 °C 操作范围
-20 °C to + 70 °C 储存范围
尺寸 &重量 210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in)&4.5 kg (9.9 lb) 概约包括全部选配(基本+信号追踪器+GPIB接口+电池模块)
追踪产生器(选配)
输出频率范围 100 kHz to 3 GHz
输出功率位准范围 -50 dBm至0 dBm,以0.5 dB为单位进行调整
绝对准确度 ± 0.5 dB 参考点:160MHz, -10dBm, 10dB衰减量, 20到30度C
输出平坦度 参考点 160MHz, -10dBm
100 kHz to 2 GHz ± 1.5 dB
2 GHz to 3 GHz ± 2 dB
输出位准切换不准确度 ± 0.8 dB Referenced to -10 dBm
谐波 < -30 dBc 典型值, 输出准位-10dBm
反向电压 最大+30dBm
接头类型 N型母座
阻抗 50奥姆 标示值
输出VSRW < 1.6:1 300 kHz 到3 GHz,输入衰减器:≥12 dB

点击下载

选购
Opt.01     跟踪源
Opt.02     电池模块
Opt.03     GPIB接口

选购配件
GSC-009   可携式背包
GRA-415   机架面板
GSP-9300B  3GHz 频谱分析

附件

电源线、简易手册、出厂证明书、CD光盘

(含使用手册、程序指令集手册、SpectrumShot 软件、SpectrumShot  简易手册及IVI驱动程序)
