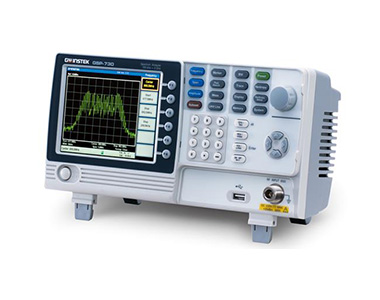

GSP-730

产品特点：

  • 频率范围：150kHz ~ 3GHz

  • 自动设置，包括最低电平和展频

  • 底噪：≤-100dBm

  • RBW范围：30kHz、100kHz、300kHz、1MHz

  • ACPR/CHPW/OCBW 测量

  • 三组轨迹，不同色显示

  • 分割视窗显示

  • 限制线测试

  • 游标列表功能

  • 分割视窗显示

  • 远程控制软件

  • 教学培训文稿

  • 支持接口: USB Device/Host, RS-232C

  • 支持接口: 5.6” TFT LCD 带 VGA 输出

  • 自动分辨率带宽模式

GSP-730
GSP-730
GSP-730
GSP-730
描 述 规 格 配 件 订购信息
射频通信实验课程完美解决方案
固纬电子日前推出的GSP-730是一款针对射频通信教学需求而开发的  3 GHz 频谱分析仪。预算约束与教学工具不足通常为学校提供高品质射频通信实验课程的两大障碍。GSP-730是一款中等层次的频谱分析仪，提供所有频谱仪应有的基本功能特征，与GRF-1300A培训套件搭配，其折中的价格在3GHz射频通信实验课程领域具有独特的地位。

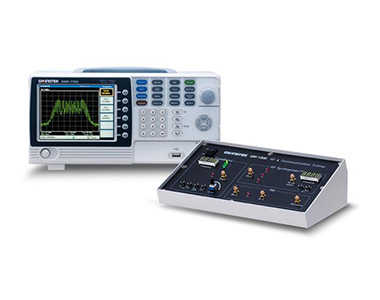

将GSP-730频谱分析仪、GRF-1300A以及USG系列射频信号发生器与计算机正确相连，形成三角形结构的系统集成，可在讲解的同时持续做实验。老师可以使用计算机，对教学内容进行演示文稿的展示，同时控制GSP-730与GRF-1300A和USG系列进行实验，读取频谱显示和参数并显示在电脑屏幕上。 GSP-730和GRF-1300A 容易在当前的教学材料中切换，包括演示文稿，教材，远程控制软件，在电子实验系统中。

GSP-730和GRF-1300A 射频通信系统，适合电子通信类的大学，大中专院校，职业类学校和培训中心，军事以及个人的基础学习。取而代之的新的培训系统节省了巨大的使用成本，结合GSP-730和GRF-1300A提供了一个经济的解决方案，以消除预算约束与教学工具不足的两大障碍。
GSP-730规格
频率规格
频率范围 设置范围 150kHz~3GHz
中心频率 设置分辨率 0.1MHz
  精确度 ±50kHz(展频 : 0.3GHz~2.6GHz, 20 ±5°C)
频距 设置范围 零展频，1MHz~3GHz
  设定分辨率 1kHz
  精确度 ≤±3%(展频 : 0.3GHz~2.6GHz, 20 ±5°C)
频率分辨率 设置范围 30KHz, 100KHz, 300KHz, 1MHz, 标称-3dB带宽
相位噪声 载波偏移处  fc=1GHz,RBW : 30kHz, 扫描时间: 1.5s, 展频 :1MHz
  500kHz -85dBc / Hz 典型值
固有噪声 小于-45dBc @-40dBm输入（典型值：小于-50dbc）
振幅
参考电平 输入范围 +20~-40dBm
显示范围 单位 dBm, dBV, dBµV
  格距 每一格10,5,2,1dB
平均噪声电平 参考值 Span=1MHz,RBW=30kHz
  中心频率=100MHz ≤ -100dBm typical
 振幅稳定度 80~300MHz ≤±6.0dB
  300MHZ~2.6GHZ ≤±3.0dB
　 2.6GHZ~3.0GHZ ≤±6.0dB
振幅准确率 中心频率=1GHz，频据=5MHZ，参考标准=0dBm,输入信号=-10dBm
　 准确率 ≤±2dB
扫描
扫描时间 范围 300ms~8.4s, 自动(不可调)
  精确度 ±2% (展频: 全展频)
前面板输入/输出
RF输入埠 接头类型 N型母座
  输入阻抗 50Ω, 标称
  VSWR <2.0在输入衰减≥10db
  最大安全输入电平 +30dBm (CW平均功率), 25VDC
USB HOST 接头类型 A型接头，支援USB随身碟
常规 通讯协定 版本2.0，支援全速

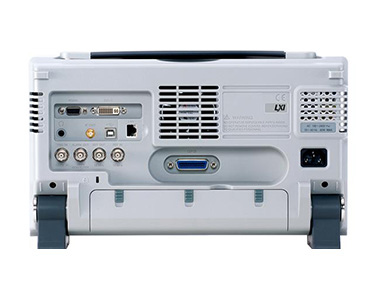

后面板/输入/输出
USB Device 接头类型 B型接头，支援远程遥控
  通讯协定 版本2.0，支援全速
  储存格式 支援BMP格式储存
荧幕输出 接头类型 D型接头，15针母座
  输出分辨率 VGA,640x480分辨率
RS-232C界面 接头类型 Sub-D母头-D 9 pins
计算机锁孔位 尺寸 7mmx3mm
一般
游标 数量 5对游标
  功能:normal，delta，to peak,to center, mark table,marker to center/start/stop/step/ref.level,marker trace selection
峰值侦测 功能：Peak Search, Next Peak, Right/Left Peak, Peak to Center, Peak Table,Peak Sort, Peak Track

功率量测 ACPR. OCBW, Channel Power
限制线功能 数量 最大11点设定
  功能: High Limit Line, Low Limit Line, Pass/Fail detection
轨迹线 4条轨迹线,A/ B/C for Clear& Write, Peak Hold,view, Blank, Average,Min Hold, Trace math

快速储存功能 BMP档案格式,支援省墨功能(此功能必须先连上∪SB随身碟）
内部储存空间 数量 五组设定
  储存格式 设定状态、轨迹线、限制线
显示荧幕 5.6彩色LCD,支援∨GA(640×480)分辨率
操作温度 5~45°C
操作湿度 低于45°c/90%RH
AC电压输入 AC100~240V50/61Hz 自动电压调整
储存环境 -20-60°C,低于60℃/70%RH
尺寸与重量 296(W)×153(H)×105(D)mm/11.6w)x6.0(H)x4.1(D)inch,约2.2kg/49Ib

点击下载

GSP-730
快速入门手册*1, 用户手册CD *1, 电源线*1
GRF-1300A
学生版实验手册, 电源点文件和远程控制软件CD, 射频线*3, 天线 *1, N-SMA 转接头,  电源线*1
USG 系列射频信号产生器

Option
教师版实验手册

免费下载
计算机远程控制软件
GSP-730 3GHz 频谱分析仪
GRF-1300A 射频通信培训系统

USG-系列 射频信号发生器
