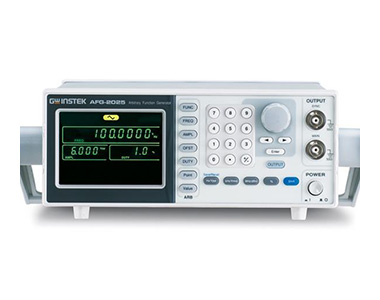

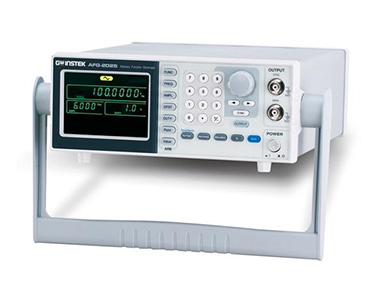

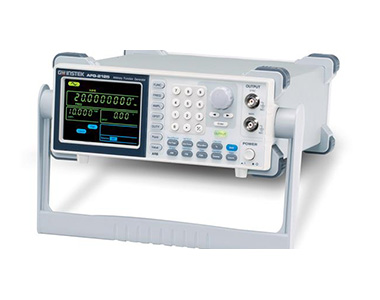

超越传统、创新价值的任意波形信号发生器
AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础，涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能，极大的扩展了它的应用范围。
AFG-2100/2000系列包括6个型号，5MHz/12MHz/25MHz三种频段。此外，AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计，3.5’’的三色LCD显示，可清楚的显示设置的参数内容。全系列配备USB Device接口，用户除了可进行远程控制，还可以从PC导入波形数据。
内置任意波功能
AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。
幅值与直流偏压显示功能
除了设置参数，AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。
宽广的方波可调占空比
AFG-2100/2000系列提供的方波占空比可设置在1%~99%。利用这个功能，可将脉冲波形模拟突波或瞬变信号。
AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)
AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。
全数字化按键设计
AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性，显著增加了波形输出的精度。3.5’’的LCD屏幕，方便用户在调整过程中观察到参数的改变。
专属的任意波编辑软件
AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后，只要通过USB接口即可将资料载入AFG-2100/2000进行输出。
AFG-2000系列
产品特点：
-
0.1Hz~5/12/25MHz全数字合成信号，0.1Hz分辨率
-
内置标准波形：正弦波、方波、三角波、噪声波和任意波
-
20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
-
1%~99%方波占空比调整
-
全数字操作设计与旋钮微调功能
-
3.5’’三色 LCD屏幕，同时显示幅值、直流偏压和其它按键设置信息
-
AM/FM/FSK调变信号，扫描和计频功能(仅AFG-2100系列)
-

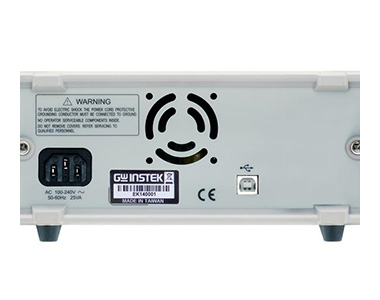

USB Device接口，用于远程控制和波形编辑
-
配备PC任意波形编辑软件
描 述
规 格
配 件
订购信息
| 规格 | ||||||
| AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | ||||||
| 正弦波/方波/三角波 | ||||||
| 任意波功能 | ||||||
| 采样率 | 20MSa/s | |||||
| 重建率 | 10MHz | |||||
| 记录长度 | 4k点 | |||||
| 垂直分辨率 | 10位 | |||||
| 频率特性 | ||||||
| 范围 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/锯齿波 | 1MHz | |||||
| 分辨率 | 0.1Hz | |||||
| 稳定度 | ±20ppm | |||||
| 老化率 | ±1ppm/year | |||||
| 误差容忍 | ＜10mHz | |||||
| 输出特性 | ||||||
| 幅值 范围 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路)；≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路) | |||||
| 精确度 | 设定值的±1%±1mVpp；(1kHz, ＞10mVpp) | |||||
| 分辨率 | 1mV或3位 | |||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||
| 单位 | Vpp，Vrms，dBm | |||||
| 直流偏移 范围 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路) | |||||
| 精确度 | 设定值的1%+2mV+幅值的0.5% | |||||
| 波形输出 阻抗 | 50Ω典型值(固定)；＞10MΩ(输出关闭) | |||||
| 保护 | 短路保护；过载继电器自动禁止输出 | |||||
| SYNC输出 准位 | TTL-compatible into＞1kΩ | |||||
| 阻抗 | 50Ω正常值 | |||||
| 上升/下降时间 | ≤25ns | |||||
| 正弦波特性 | ||||||
| 谐波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | |||||
| 方波特性 | ||||||
| 上升/下降时间 | 最大输出时，≤25ns(接50Ω负载) | |||||
| 过激信号 | ＜5% | |||||
| 不对称性 | 周期的1%+1ns | |||||
| 可调占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全频段1%的分辨率) | |||||
| 三角波特性 | ||||||
| 线性度 | ＜峰值输出的0.1% | |||||
| 可调对称性 | 0%~100%(0.1%的分辨率) | |||||
| AM调制 | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 正弦波、方波、三角波 | |||||
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 深度 | 0%~120.0% | |||||
| FM调制 | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 正弦波、方波、三角波 | |||||
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 偏差 | DC~最大频率 | |||||
| FSK | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 50%占空比方波 | |||||
| 内部频率 | 2mHz~20kHz | |||||
| 频率范围 | 0.1Hz~最大频率 | |||||
| 扫描 | ||||||
| 扫描时间 | 1ms~500s | —— | ||||
| 波形种类 | 正弦波、方波、三角波 | |||||
| 扫描形态 | 线性或对数 | |||||
| 开始/截止频率 | 0.1Hz~最大频率 | |||||
| 计频器 | ||||||
| 范围 | 5Hz~150MHz | —— | ||||
| 精确度 | 时基精确度±1count | |||||
| 时基 | ±20ppm(23℃±5℃)，热机30分钟 | |||||
| 分辨率 | 最大分辨率：对于1Hz，100nHz；对于100MHz，0.1Hz | |||||
| 输入阻抗 | 1MΩ/150pf | |||||
| 灵敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) | |||||
| 存储/调取 | ||||||
| 10组存储设置 | ||||||
| 接口 | ||||||
| USB(Devices) | ||||||
| 电源 | ||||||
| AC 100~240V，50~60Hz | ||||||
| 功率消耗 | ||||||
| 65VA | ||||||
| 尺寸&重量 | ||||||
| 266(W)×107(H)×293(D)mm；约3.2kg | 266(W)×107(H)×293(D)mm；约3.1kg | |||||
标准配件
使用CD x 1
快速手册x 1
电源线x 1
GTL-101测试线x 1（AFG-2000 series）
GTL-101测试线x 2（AFG-2100 series）
选配
GTL-242 USB数据线，USB 2.0 A-B型，4P(选配)
AFG-2100系列 任意波形信号发生器
AFG-2000系列 任意波形信号发生器
附件
AFG-2100系列 - GTL-101×2，说明书×1，电源线×1
AFG-2000系列 - GTL-101×1，说明书×1，电源线×1
AFG-2000系列 任意波形信号发生器
附件
AFG-2100系列 - GTL-101×2，说明书×1，电源线×1
AFG-2000系列 - GTL-101×1，说明书×1，电源线×1
