超越传统, 创新价值的USB任意波信号发生器
固纬电子最新推出一款轻巧紧凑的兼具直流电源的任意波信号源模块AFG-100/200 series.其与GDS-2000A系列数字示波器可无缝对接, 并可完美的嵌入于GDS-2000A示波器底座下, 使示波器, 逻辑分析仪, 信号源以及电源供应器四者结合, 极大的节约了实验桌的空间。其中AFG-225P提供等性能的双通道功能，具有25MHz频率带宽（正弦波/方波）,1uHz分辨率, 内置正弦波, 方波, 脉冲波, 三角波以及噪声波.对于任意波功能, 2个通道都提供120MSa/s采样率, 10位分辨率，4k的纪录长度, 同时内置66种任意波供用户选择. 另外,AFG-225P还提供AM/ FM/ PM/ FSK/ SUM/ Bust调制, 扫频功能, 用于各种通信领域应用.

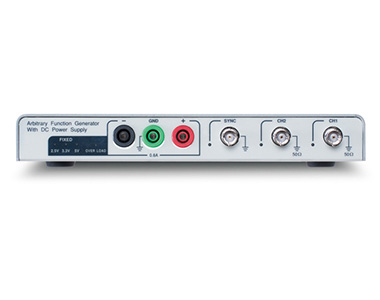

AFG-225P的两个通道可以进行独立或关联配置。提供耦合, 跟踪, 相位三种运算. 另外还提供2.5V/ 3.3V/ 5V; 0.6A的电源设输出，提供简单的供电需求, 给用户带来更多的便利.
AFG-100/200系列主要特点为输出振幅2.5Vpp(连接50欧姆负载)，频率范围可至25MHz，频率分辨率为1uHz；内建正弦波，方波，三角波及噪声信号。方波可调整占空比范围从1％至99％，可当作脉冲信号应用。使用者可以透过GDS-2000A的FG-APP程序选择内建的66种波形进行任意编辑。AFG-100/200系列可以支持AM/PM/FSK/SUM调变，频率扫描，Burst及耦合功能，适用于各种通讯领域。

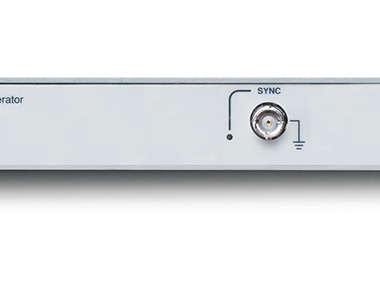

AFG-125/225/125P/225P
产品特点：
-
频率范围 1μHz - 25MHz
-
提供单/ 双通道以及可切换独立直流电源输出
-
提供120MSa/s, 10bit, 4k 点任意波信号功能
-
内置AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
-

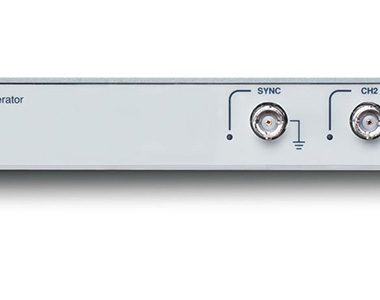

双信道等性能输出, 支持耦合, 跟踪, 相位操作（仅双通道机种AFG-225/225P支持）
-

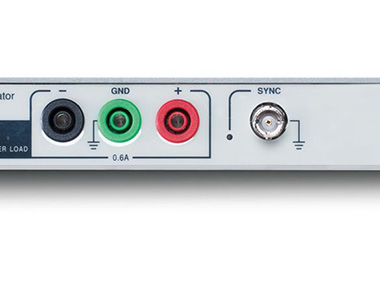

具备独立2.5V, 3.3V, 5V/1A直流电源, 可直接进行数字电路实验（仅AFG-125P/225P支持）
-
内建USB通讯接口与免费的电脑控制软件
-
可与GDS-2000A系列示波器无缝整合, 实现示波器, 逻辑分析仪, 信号源以及电源供应器等全方位多功能测试系统
描 述
规 格
配 件
订购信息
| 规格 | |||
| AFG-125 / AFG-125P | AFG-225 / AFG-225P | ||
| 输出通道 | 1 | 2 | |
| 波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | ||
| 任意功能 | |||
| 采样率 | 120 MSa/s | ||
| 重复率 | 60MHz | ||
| 波形长度 | 4k 点 | ||
| 振幅分辨率 | 10 位 | ||
| 非易失性存储器 | 4k 点 | ||
| 频率特性 | |||
| 档位 | 正弦波/方波 | 1uHz~25MHz | |
| 斜波 | 1uHz~1MHz | ||
| 分辨率 | 1uHz | ||
| 精度 | 稳定性 | ±20 ppm | |
| 老化率 | ±1 ppm, 每年 | ||
| 公差 | ≤1 mHz | ||
| 输出特性 | |||
| 振幅 | 档位 | GPA-501 电源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp (开路)；USB 电源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (开路) | |
| 精度 | 设置值±2% ±1 mVpp (at 1 kHz) | ||
| 分辨率 | 1mV 或 3 位 | ||
| 平整度 | ±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相对于 1kHz) | ||
| 单位 | Vpp, Vrms, dBm | ||
| 偏移 | |||
| 档位 | GPA-501 电源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (开路)；USB 电源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (开路) | ||
| 精度 | 设置值的2% + 10mV+ 振幅的0.5% | ||
| 波形输出 | |||
| 阻抗 | 50Ω 典型值 (固定), > 10MΩ (禁止输出) | ||
| 保护 | 短路保护. 过载继电器自动禁用主输出 | ||
| 正弦波特征 | |||
| 谐波失真 | ≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp | ||
| 方波特征 | |||
| 上升/下降时间 | 最大输出≤10ns. (进入50 Ω 负载) | ||
| 过激 | <2% | ||
| 不对称 | 周期的1% +5 ns | ||
| 可变占空比 | 1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz | ||
| 斜波特征 | |||
| 线性度 | < 峰值输出的0.1% | ||
| 可变对称性 | 0% ～ 100% (0.1% 分辨率) | ||
| 脉冲波特征 | |||
| 周期 | 40ns~2000s | ||
| 脉冲宽度 | 20ns~1999.9s | ||
| 过激 | <2% | ||
| 精度 | 0.1%+20ns | ||
| 抖动 | 20ppm +10ns | ||
| AM 调制 | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波，任意波 | ||
| 调制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 调制频率 | 2mHz ～ 20kHz | ||
| 深度 | 0% ～ 120.0% | ||
| 来源 | 内部 | ||
| FM 调制 | |||
| 载波波形 | 正弦波，方波，斜波 | ||
| 调制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 调制频率 | 2mHz ～ 20kHz | ||
| 峰值偏差 | DC ～ 最大频率 | ||
| 来源 | 内部 | ||
| SWEEP | |||
| 波形 | 正弦波，方波，斜波 | ||
| 类型 | 线性或对数 | ||
| 开始/停止频率 | 1uHz ～ 最大频率 | ||
| 扫描时间 | 1ms ～ 500s | ||
| 来源 | 内部 / 手动 | ||
| FSK | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波 | ||
| 调制波形 | 50%方波占空比 | ||
| 调制率 | 2mHz ～ 100 kHz | ||
| 频率范围 | 1uHz ～ 最大频率 | ||
| 来源 | 内部 | ||
| PM | |||
| 载波波形 | 正弦波，方波，斜波 | ||
| 调制波形 | 正弦波，方波，三角波，Upramp, Dnramp | ||
| 调制率 | 2mHz ～ 20kHz | ||
| 相位偏差 | 0˚ ～ 360˚ | ||
| 来源 | 内部 | ||
| SUM | |||
| 载波波形 | 正弦波，方波，斜波，脉冲波，噪声波 | ||
| 调制波形 | 正弦波，方波，三角波， Upramp, Dnramp | ||
| 调制率 | 2mHz ～ 20kHz | ||
| SUM 深度 | 0% ～ 100.0% | ||
| 来源 | 内部 | ||
| SYNC 输出 | |||
| 类型 | 同步，扫描标记，突发标记或任意波形标记 | ||
| 准位 | TTL 兼容50Ω | ||
| 分配 | 通道1 或通道2 | ||
| 极性 | 正常或倒置 | ||
| Fan-输出 | ≥4 TTL 负载 | ||
| 阻抗 | 50Ω 典型值 | ||
| 双通道功能 | |||
| 相位 | ‘-180˚ ~180˚ (方波和脉冲波不变，相位为0°)同步相位 | ||
| 跟踪 | CH2=CH1 或 CH1=CH2 | ||
| 耦合 | 频率(比例或差异) 振幅 & DC 偏移 | ||
| BURST | |||
| 波形 | 正弦波，方波，斜波，任意波 | ||
| 频率 | 1uHz~15 MHz(正弦波)；1uHz~15 MHz(方波) ；1uHz~1 MHz (斜波) | ||
| Burst 计数 | 1～ 65535 循环或无限 | ||
| 开始/停止相位 | -360 ～ +360 | ||
| 内部周期 | 1ms ～ 500s | ||
| Gate Source | 外部触发 | ||
| 触发源 | 单一或内部费率 | ||
| 触发延迟 N-循环，无限 | 0s ～ 655350ns | ||
| 其他 | |||
| 保存/调取 | 10组设置记忆 | ||
| 电源输出 | Only AFG-125P/AFG-225P：输出电压 : (2.5V/3.3V/5V)±5%, 输出电流 : 0.6A | ||
| 接口 | USB (设备) | ||
| 电源 | DC 5V | ||
| 功耗 | 10 W (最大) | ||
| 运行环境 | 温度达到规格要求 : 18 ~ 28˚C , 运行温度 : 0 ~ 40˚C ,相对湿度: ＜ 80%, 0 ~ 40˚C,安装类别： CAT II | ||
| 运行高度 | 2000 Meters | ||
| 存储温度 | -10~70˚C, 湿度: ≤70% | ||
| 尺寸 (WxHxD) | 215(W) x 35 (H) x 107(D) mm | ||
| 重量 | 约1kg | ||
标准配件
GTL-101 BNC-鳄鱼夹测试线*1（AFG-125/125P限定）
GTL-101 BNC-鳄鱼夹测试线*2（AFG-225/225P限定）
GTL-105A测试线*1（AFG-125P/225P限定）
快速手册*1，CD-ROM AFG软件and使用手册*1
选购配件
DS2-FH1模块扩展托架& USB Type A to A/B线材
GPA-501变压器
GPA-502国际变压器
GTL-246 USB Type A to Type B线材
GTL-201A Ground lead
AFG-125USB模组化任意波讯号产生器
AFG-225USB模组化任意波讯号产生器
AFG-125PUSB模组化任意波讯号产生器
AFG-225PUSB模组化任意波讯号产生器(25MHz 双通道)
