PPT系列（线性）
产品特点：
-
UP/DOWN键,操作简单
-
高分辨率:10mV,1mA
-
过电压保护,过电流保护
-
50组存储
-
自我测试和软件校正
-
根据时间设置,自动按步运行
-
前/后输出和检测切换功能
-
三路输出
-
自动串并联操作
-
自动追踪功能
-
IEEE-488.2和SCPI兼容指令
-
GPIB标准接口
-
LabVIEW驱动软件
-
高稳定度、低漂移
-
4位显示
-
IEC安全管理
描 述
规 格
配 件
订购信息

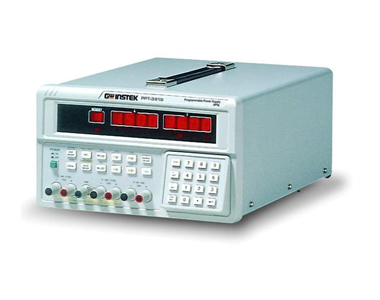

PPT是三路输出，138W / 126W可编程线性直流电源。过电压及过电流保护可以使PPS电源和负载免受意外损坏，符合大多数如UL、CSA和IEC安规标准，10mV /1mA高分辨率，Sense功能可以补偿电力线与负载间的压降损失，简洁的设计整合了输出限制，储存及呼叫功能和连续的自动测试功能于一体，透过GPIB接口的SCPI指令和LabVIEW的驱动满足选程控制和ATE系统开发的要求，功能丰富的PPT电源是那些要求高精确度和满足国外安全规范应用场合的最佳选择。
| 规格 | ||
| 型号 | PPT-1830 | PPT-3615 |
| 输出 | ||
| 电压 | 0 ~ 18V x 2, 0 ~ 6V x 1 | 0 ~ 36Vx2, 0~6Vx1 |
| 电流 | 0 ~ 3A x 2, 0 ~ 5A x 1 | 0 ~ 1.5Ax2, 0~3Ax1 |
| 过电压保护 | 0 ~ 20V x 2, 0 ~7V x 1 | 0 ~ 38.5Vx2, 0~7Vx1 |
| 负载变动率 | ||
| 电压 | ≤3mV后板输出(≤6mV前板输出) | |
| 电流 | ≤3mV(≤6mA额定电流＞3.5A ) | |
| 电源变动率 | ||
| 电压 | ≤3mV | |
| 电流 | ≤3mA | |
| 分辨率 | ||
| 电压 | 10mV (20mV额定电压＞36V ) | |
| 电流 | 1mA (2mA额定电流＞3.5A ) | |
| 过电压保护 | 10mV (20mV额定电压＞36V ) | |
| 编程精确度(25±5°C) | ||
| 电压 | ≤0.05% + 25mV ( + 50mV额定电压＞36V ) | |
| 电流 | ≤0.2% + 10mA | |
| 过电压保护 | ≤2% + 0.6V | |
| 涟波及噪声(20Hz~20MHz) | ||
| 电压 | 涟波：1mVrms / 3mVp-p噪声：2mVrms / 30mVp-p | |
| 电流 | ≤3mArms (＜5mArms额定电流＞3.5A ) | |
| 温度系数(0~40°C) | ||
| 电压 | ≤100ppm + 3mV | |
| 电流 | ≤150ppm + 3mA | |
| 读值分辨率/精确度(25±5°C) | ||
| 电压 | 10mV ( 20mV额定电压＞36V ) | |
| 电流 | 1mA ( 2mA额定电流＞3.5A ) | |
| 电压 | ≤0.05% + 25mV ( +50mV额定电压＞36V ) | |
| 电流 | ≤0.2% + 10mA | |
| 响应时间 | ||
| 电压上升（10%~90%） | ≤100mS | |
| 电压下降（90%~10%） | ≤100mS（≥额定负载） | |
| 读值温度系数 | ||
| 电压 | ≤100ppm + 10mV (+20mV额定电压＞36V) | |
| 电流 | ≤150ppm + 10mA | |
| 漂移 | ||
| 电压 | ≤0.03% + 6mV | |
| 电流 | ≤0.1% + 6mA | |
| 追踪功能 | ||
| 同步追踪误差 | ≤0.1% + 50mV | |
| 串联调节率 | ≤50mV | |
| 并联操作 | ||
| 编程精度(25 + 5°C) | 电压≤0.05% + 25mV (+50mV额定电压＞36V)电流≤0.2% + 20mA过电压保护≤2% + 0.6V | |
| 负载调节率 | 电压≤3mV 后板输出(≤6mV 前板输出 )电流≤6mA (≤12mA 额定电流＞3.5A ) | |
| 电源调节率 | 电压≤3mV电流≤6mA | |
| 存储器 | ||
| 储存/调取 | 50组 | |
| 计时器 | ||
| 时间设定 | 1sec ~ 255min | |
| 分辨率 | 1sec | |
| 功能 | 循环输出 (自动按步运行) | |
| 界面 | ||
| GPIB 界面 | ||
| 尺寸及重量 | ||
| 255(宽) x 145(高) x 346(长) mm, 约 10 公斤 | ||
操作手册X 1,
电源线 X 1
测试线GTL-104*3
PPT-1830 138W 三路输出可编程直流电源
PPT-3615 126W 三路输出可编程直流电源
