PST系列（线性）
产品特点：
-
全数位化可程式介面，高解析度10mV、1mA -
192 * 128 LCD 显示幕，可同时显示多组设定及量测结果
-
(可变更显示模式)
-
视窗化直觉式智慧型操作介面，方便使用者操作
-
支持多组的立即按键
-
自动串并联功能
-
高稳定度、低漂移
-
过电压、过电流、过温度保护
-
智慧型风扇控制(随着输出功率变换)
-
内建 Buzzer 作为警告提示
-
100组设定储存
-
标准RS-232接口
-
选购接口：GPIB(IEEE 488.2)
描 述
规 格
配 件
订购信息

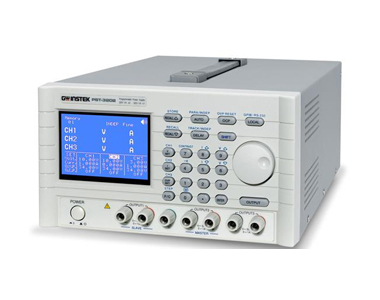

PST系列是三路输出的可编程线性直流电源，有96 / 158W 两种功率的机型可选择。过电压、过电流和过温度保护。可使PST电源和负载免受意外损坏，高解析度可达到10mV、1mA。192X128 LCD 显示器可同时显示多组设定及量测结果；智能型风扇控制有效降低噪音。输出控制、储存/呼叫、自动追踪、自动串并联操作和简单的自动测试结构。SCPI命令集及LabVIEW驱动程序，可以透过RS-232或是GPIB介面提供编程控制或ATE开发测试软体。PST系列丰富的编程控制介面、高解析度、多组输出、自动操作功能，是产品测试或是机柜测试系统的最佳选择。
| 规格 | ||
| PST-3202 | PST-3201 | |
| 输出 | ||
| 电压 | 0 ~ 32V x 2, 0 ~ 6V x 1 | 0 ~ 32V x 3 |
| 电流 | 0 ~ 2A x 2, 0 ~ 5A x 1 | 0 ~ 1A x 3 |
| 过电压保护 | 0 ~ 33V x 2, 0 ~ 7V x 1 | 0 ~ 33V x 3 |
| 负载变动率 | ||
| 电压 | < 3mV | |
| 电流 | < 3mA | |
| 电源变动率 | ||
| 电压 | < 3mV | |
| 电流 | < 3mA | |
| 分辨率 | ||
| 电压 | 10mV ( 20mV 额定电压 > 36V ) | |
| 电流 | 1mA ( 2mA 额定电流 > 3.5A ) | |
| 过电压保护 | 10mV ( 20mV 额定电压 > 36V ) | |
| 编程精确度(25 + 5°C) | ||
| 电压 | ≤0.05% + 20mV | |
| 电流 | < 0.1% + 5mA | |
| 过电压保护 | < 0.05% + 10mV | |
| 涟波&噪声(20Hz~20MHz) | ||
| 电压 | 涟波：< 1mVrms / 3mVp-p噪声：< 2mVrms / 30mVp-p | |
| 电流 | < 3mArms ( < 5mArms 额定电流 > 3.0A ) | |
| 温度系数(0 ~ 40°C) | ||
| 电压 | < 100ppm + 3mV | |
| 电流 | < 150ppm + 3mA | |
| 读值分辨率 | ||
| 电压 | 10mV ( 20mV 额定电压 > 36V ) | |
| 电流 | 1mA ( 2mA 额定电流 > 3.5A ) | |
| 读值准确度(25 + 5°C) | ||
| 电压 | < 0.05% + 10mV ( + 20mV 额定电压 > 36V ) | |
| 电流 | < 0.1% + 5mA | |
| 读值温度系数 | ||
| 电压 | < 100ppm + 10mV ( + 20mV 额定电压 > 36V ) | |
| 电流 | < 150ppm + 10mA | |
| 响应时间 | ||
| 电压上升 | 10% ~ 90%：< 100mS | |
| 电压下降 | 90% ~ 10%：< 100mS | |
| 漂移 | ||
| 电压 | < 100ppm + 10mV ( + 20mV 额定电压 > 36V ) | |
| 电流 | < 150ppm + 10mA | |
| 串联同步操作 | ||
| 串联同步误差 | < 0.1% + 20mV | |
| 串联(负载) | < 20mV | |
| 并联同步操作 | ||
| 编程精确度(25+5°C) | 电压：< 0.05% + 10mV ( + 20mV 额定电压 > 36V )电流：≤0.1% + 10mA过电压保护：< 0.05% + 20mV | |
| 存储器 | ||
| 保存/调取, | 100 组 | |
| 计时器 | ||
| 设置时间 | 0.1秒 ~ 99分59秒 (最大 99分59秒共100组) | |
| 分辨率 | 0.1秒 | |
| 功能 | 循环输出（自动按步进行） | |

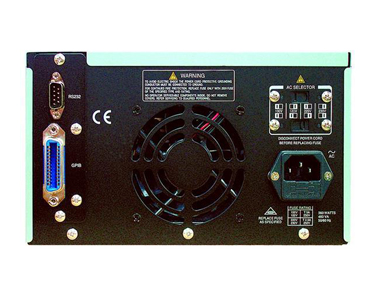

| 接口 | ||
| 标配：RS-232C；选配：GPIB (IEEE 488.2) | ||
| 电源 | ||
| AC 100V/120V/220V/240V+10%, 50/60Hz | ||
| 尺寸&重量 | ||
| 230(宽) x 140(高) x 380(长) mm;约 10kg | ||
附件:
使用手册x1,电源线x1,测试线GTL-104Ax3(PST-3202)或GTL-105Ax3(PST-3201)
欧规测试线GTL-204A x3(PST-3202)或GTL-203A x3(PST-3201)
选配
Opt.01:GPIB接口(返厂安装)
选配附件
GRA-407 适配架(19"4U) GTL-232 RS-232C线,9针母头-9针 GTL-251 GPIB-USB-HS(高速)免费下载
PC软件 PC软件包括数据记录;远程控制软件
驱动 LabView驱动
PST-3202 158W Triple Output Programmable D.C Power Supply
PST-3201 96W Triple Output Programmable D.C Power Supply
