GPE-x323C系列线性直流电源秉持了固纬电子在电源研发生产领域一贯的技术品质优势，GPE-x323C系列提供大屏幕LCD显示、高测量分辨率， 简易外部类控制、智能型温控风扇等显著优势不胜枚举，GPE-x323C系列为线性直流电源，产品通道数为1/2/3/4最大电压及电流配置为32V/6A(for GPE-1326), 32V/3A(for GPE-2323C/3323C/4323C), 其提供的设定及回读分辨率为10mV/1mA. 主要的应用为一般的电子行业,学术研究实验室或个人研究工作室等单位使用。
高分辨率
GPE-X323C 系列提供10mV/1mA高解析设定及回读分辨率，能够确保能有洁净和稳定的电源输出，使用GPE-X323C 系列即使小电压或小电流，也能够精确模拟待测物的状态，而这是传统电源供应器所无法达成的。
追纵串联及并联模式功能
GPE-X323C系列提供追踪串联或并联的功能，使得可以运用的行业别更为的广泛，追踪串联模式确保更高的输出电压，而并联追踪模式提供更高的输出电流。
便利功能
前面板锁及V/I Check 功能，前者能防止使用者误操作而造成待测体的损坏，后者便利使用者在机器输出的同时可以即时的确认目前机器的电压/电流设定条件值。
简易模拟控制功能
GPE-x323C 系列在后面板提供简易的外部控制功能，透过指定的脚位，可以直接对机器进行输出的开启及关闭功能。
GPE-x323C系列（线性）
产品特点：
-
1/2/3/4通道独立输出 -
4.3 寸LCD显示
-
10mV / 1mA 设定及回读分辨率
-
输出On/ Off开关
-
后面板具简易外部控制功能.
-
具电压/电流设定及回读参数检视功能
-
具面板锁功能
-
串/并联操作模式
-
智能型温控风扇, 有效降低运转噪音量
-
选购欧规端子
描 述
规 格
配 件
订购信息
| 规格 | ||||||||||
| GPE-4323C | GPE-3323C | GPE-2323C | GPE-1326C | |||||||
| 输出模式 | ||||||||||
| 通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 |
| 输出电压范围 | 0~32V | 0~32V | 0~5V | 0~15V | 0~32V | 0~32V | 5.0V | 0~32V | 0~32V | 0~32V |
| 输出电流范围 | 0~3A | 0~3A | 0~1A | 0~1A | 0~3A | 0~3A | 0~5A | 0~3A | 0~3A | 0~6A |
| CH1/CH2通道串联电压 | 0~64V | ---- | 0~64V | ---- | 0~64V | ---- | ||||
| CH1/CH2通道并联电流 | 0~6A | 0~6A | 0~6A | |||||||
| 定电压操作模式 | ||||||||||
| 电压调节率 | ≤0.01%+3mV | |||||||||
| 负载调节率 | ≤0.01%+3mV(额定电流 ≤3A)；≤0.02%+5mV(额定电流 ＞3A) | |||||||||
| 涟波及杂讯 | ≤1mVrms(5Hz~1MHz) | |||||||||
| 反应时间 | ≤100μs(50% Load Change, minimum load 0.5A) | |||||||||
| 定电流操作模式 | ||||||||||
| 电压调节率 | ≤0.2%+3mA | |||||||||
| 负载调节率 | ≤0.2%+3mA | |||||||||
| 涟波及杂讯 | ≤3mArms | |||||||||
| 追踪模式(CH1,CH2) | ||||||||||
| 追踪误差 | ≤0.1%+10mV of Master(0~32V) No Load , with Load add load regulation≤100mV) | |||||||||
| 并联调节率 | 电压变动率: ≤0.01%+3mV负载变动率: ≤0.01%+3mV(额定电流≤3A) ≤0.02%+5mV(额定电流＞3A) | |||||||||
| 串联调节率 | 电压变动率: ≤0.01%+5mV | |||||||||
| 涟波及杂讯 | 负载变动率:≤100mV | |||||||||
| CH3规格 (GPE-3323C) | ||||||||||
| 输出电压 | 5V, ±5% | |||||||||
| 输出电流 | 5A | |||||||||
| 电压调节率 | ≤3mV | |||||||||
| 负载调节率 | ≤5mV | |||||||||
| 涟波及杂讯 | 1mVrms(5Hz~1MHz) | |||||||||
| 显示 | ||||||||||
| 电压分辨率 | 10mV | |||||||||
| 电流分辨率 | 1mA | |||||||||
| 设定精确度 | 电压±(0.1% of reading +30mV)电流±(0.3% of reading +6mA) | |||||||||
| 回读精确度 | 电压±(0.1% of reading +30mV)电流±(0.3% of reading +6mA) | |||||||||
| 绝缘 | ||||||||||
| 机壳对端子 | 20MΩ or above (DC 500V) | |||||||||
| 机壳对交流电源线 | 30MΩ or above (DC 500V) | |||||||||
| 环境条件 | ||||||||||
| 操作温度 | 0~40℃ | |||||||||
| 储存温度 | -10~70℃ | |||||||||
| 操作湿度 | ≤80% RH | |||||||||
| 储存湿度 | ≤70% RH | |||||||||
| 其它 | ||||||||||
| 输入电源 | AC220V±10%; 50/60Hz | |||||||||
| 尺寸 & 重量 | 210(W)x 155(H) x 306(D) mm ; Approx. 7kg | |||||||||
附件
使用手册 x 1 , 电源线 x 1
GPE-1326C 测试导线 GTL-104 x 1 ; GTL-105 x 1 ; 或欧规GTL-204A x 1, GTL-203A x1
GPE-2323C 测试导线 GTL-104 x 2 ; 或欧规GTL-204A x 2,
GPE-3323C测试导线 GTL-104 x 3 ; 或欧规GTL-204A x 3
GPE-4323C测试导线 GTL-104 x 2 ; GTL-105 x 2 或欧规 GTL-204A x 2 , GTL-203A x 2

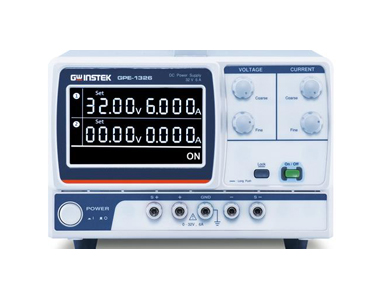

GPE-1326C 单通道,192W 线性直流电源

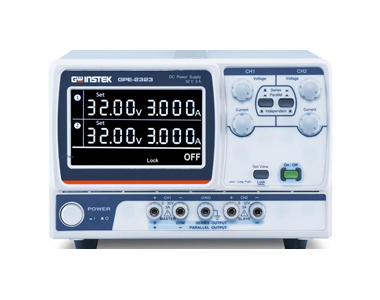

GPE-2323C 2通道, 192W线性直流电源

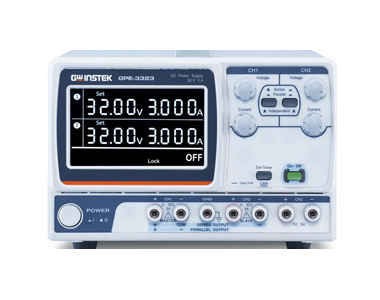

GPE-3323C 3通道, 217W线性直流电源

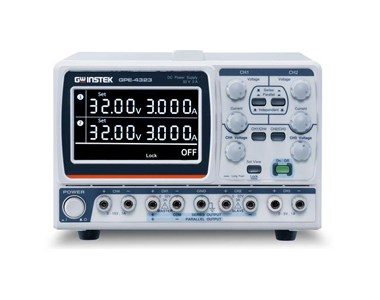

GPE-4323C 4 通道, 212W线性直流电源
