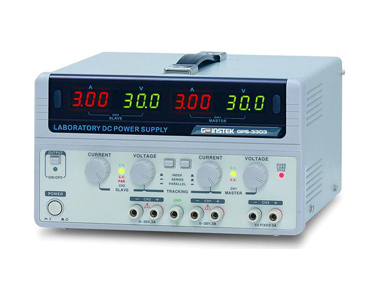

GPS-x303C系列（线性）
产品特点：
-
4组独立直流电源输出 -
4个3位数显示器，可同时显示两组电压及电流
-
自动串联及自动并联同步操作
-
定电压及定电流操作
-
低涟波及噪声
-
过载及反向极性保护
-
可选择连续/动态负载
-
输出Enable/Disable控制
-
温度控制散热风扇转速
-
欧规内插式输出端子（选购配备）
描 述
规 格
配 件
订购信息
GPS系列是2～4信道输出55到200W的线性直流电源。过载和极性反向保护以及输出控制开关可以使GPS和负载免受意外损坏。每个信道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。智慧型风扇可以根据负载情况自动调节转速，以确保安静的操作环境。GPS系列价格便宜、体积轻巧同时具有的低变动率和多组输出，是一款理想的电源供应器。
| 规格 | |||||||||
| GPS-4303C | GPS-3303C | GPS-2303C | |||||||
| DC 输出 | |||||||||
| CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | |
| 电压 | 0~30V | 2.2~5.2V | 8~15V | 0~30V | 5V Fixed | 0~30V | |||
| 电流 | 0~3A | 1A Max. | 1A Max. | 0~3A | 3A Max. | 0~3A | |||
| 跟踪串行电压 | 0~60V | --- | 0~60V | --- | 0~60V | ||||
| 跟踪并行电流 | 0~6A | 0~6A | 0~6V | ||||||
| 恒压操作 (CH1, CH2) | |||||||||
| 线性调节 | ≤0.01% + 3mV | ||||||||
| 负载调节 | ≤0.01% + 3mV (额定电流≤3A)；≤0.02% + 5mV (额定电流 >3A) | ||||||||
| 纹波 & 噪声 | ≤1mVrms 5Hz ~ 1MHz | ||||||||
| 恢复时间 | ≤100μS ( 50% 负载变化, 最小负载 0.5A ) | ||||||||
| 恒流操作 (CH1, CH2) | |||||||||
| 线性调节 | ≤0.2% + 3mA | ||||||||
| 负载调节 | ≤0.2% + 3mA | ||||||||
| 纹波电流 | ≤3mArms | ||||||||
| 跟踪操作 (CH1, CH2) | |||||||||
| 跟踪误差 | ≤0.5% + 10mV of CH1 | ||||||||
| 串联调节 | ≤0.01% + 5mV | ||||||||
| 负载调节 | ≤300mV | ||||||||
| 纹波 & 噪声 | ≤2mVrms, 5Hz ~ 1MHz | ||||||||
| CH3 操作 (GPS-3303C/4303C) | |||||||||
| CH3 电压 | 2.2V ~ 5.2V | ||||||||
| 线性调节 | ≤5mV | ||||||||
| 负载调节 | ≤15mV | ||||||||
| 纹波 & 噪声 | ≤2mVrms 5Hz ~ 1MHz | ||||||||
| 电流输出 | 1A | ||||||||
| CH4 操作 (GPS-4303C) | |||||||||
| CH4 电压 | 8V ~ 5V | ||||||||
| 线性调节 | ≤5mV | ||||||||
| 负载调节 | ≤10mV | ||||||||
| 纹波 & 噪声 | ≤2mVrms 5Hz ~ 1MHz | ||||||||
| 恢复时间 | 1A | ||||||||
| METER | |||||||||
| 数字式 | 3 位 0.5" LED 显示 | ||||||||
| 精度 | GPS-4303C/3303C 输出 ON 精度 ± (0.5% 读值 + 2 位数)；GPS-4303C/3303C 输出 OFF 精度 ± (0.5% 读值 + 8 位数)；GPS-2303C 精度 ± (0.5% 读值 + 2 位数) | ||||||||
| 绝缘 | |||||||||
| 机壳和端子 | ≥DC 500V / 20MΩ | ||||||||
| 机壳和AC 电源线 | ≥DC 500V / 30MΩ | ||||||||
| 电源 | |||||||||
| AC 100V/120V/220V ±10%, 230V(+10% ~ -6%), 50/60Hz | |||||||||
| 尺寸 & 重量 | |||||||||
| 255(W) x 145(H) x 265(D)mm, 约 7kg | |||||||||
附件：
使用手册（CD）x 1；电源线x 1
GPS-4303C:测试线GTL-104Ax 2，GTL-105Ax 2；欧规测试线GTL-203Ax 2，GTL-204Ax 2，GTL-201Ax1
GPS-3303C:测试线GTL-104Ax 2，GTL-105Ax 1；欧规测试线GTL-203Ax 1，GTL-204Ax 2，GTL-201Ax1
GPS-2303C:测试线GTL-104Ax 2；欧规测试线GTL-204Ax 2，GTL-201Ax1
GPS-4303C 4通道 200W直流电源
GPS-3303C 3通道 195W直流电源
GPS-2303C 2通道 180W直流电源
GPS-3303C 3通道 195W直流电源
GPS-2303C 2通道 180W直流电源
