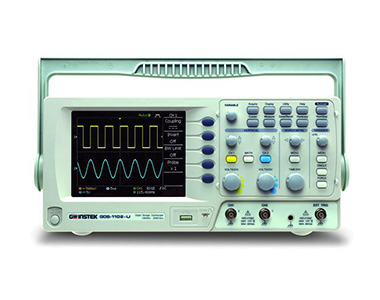

GDS-1000-U系列

产品特点:

  • 100/70/50MHz带宽,2输入通道

  • 250MSa/s实时采样率,25GSa/s等效采样率

  • 每通道4k记录长度

  • 存储/调取15组前面板设置和波形

  • 5.7"彩色TFT LCD显示

  • 19组自动测量

  • 运算功能:加、减、FFT

  • USB Host & Device端子

  • Go/NoGo功能

  • 数据记录器

  • 终身保修

GDS-1000-U系列
GDS-1000-U系列
描 述 规 格 配 件 订购信息

一款极具性价比的示波器

GDS-1000-U系列是一款通用双通道示波器,提供50MHz/70MHz/100MHz宽带,满足多样化教学要求和基本工业需要。结合直观的仪器界面设计和5.7’’彩色TFT LCD显示器,用户可以感受到无与伦比的测量乐趣。

GDS-1000-U系列采用双采样模式,250MSa/s即时采样率和25GSa/s等效采样率,用户可以灵活选择。快速波形处理能力、先进的触发功能、2.5kg轻量设计,GDS-1000-U的超高性价比完全为用户所青睐。

GDS-1000-U的USB Host和USB Device界面操作简单,用户可以通过USB Device远端控制仪器,通过USB Host直接存储数据,还能启用数据记录功能监控指定时间序列内的波形数据。

总之,直观的用户界面、易于操作的设计、多种测量功能以及富有竞争力的价格,无疑使GDS-1000-U系列成为示波器中的佼佼者。

规格
  GDS-1052-U GDS-1072-U GDS-1102-U
垂直
通道 2 2 2
带宽 DC~50MHz(-3dB) DC~70MHz(-3dB) DC~100MHz(-3dB)
上升时间 约<7ns 约<5ns 约<3.5ns
灵敏度 2mV/div~10V/div(1-2-5步进)
精确度 ±(3%×|读值|+0.1div+1mV)
输入耦合 AC,DC,GND
输入阻抗 1MΩ±2%,约15pF
极性 正常,反相
最大输入 300V(DC+AC峰值),CAT II
波形信号处理 +,-,FFT
偏移范围 2mV/div~50mV/div:±0.4V;100mV/div~500mV/div:±4V;1V/div~5V/div:±40V;10V/div:±300V
带宽限制 20MHz(-3dB)
触发
触发源 CH1、CH2、Line、外部
模式 自动、正常、单次、TV、边沿、脉冲宽度
耦合 AC、DC、低频抑制、高频抑制、噪声抑制
灵敏度 DC~25MHz:约0.5div或5mV;25MHz~50/70/100MHz:约1.5div或15mV
外部触发
范围 ±15V
灵敏度 DC~25MHz:约50mV;25M~50/70/100MHz:约100mV
输入阻抗 1MΩ±2%,约16pF
最大输入 300V(DC+AC峰值),CAT II
水平
范围 1ns/div~50s/div(1-2.5-5步进);ROLL;50ms/div~50s/div
模式 主时基,窗口,放大窗口,滚动,X-Y
精确度 ±0.01%
前置触发 最大10格
后置触发 1000格
X-Y模式
X-轴输入 通道1
Y-轴输入 通道2
相位移 ±3°在100kHz
信号获取
实时采样率 最大250MSa/s
等效采样率 最大25GSa/s
垂直分辨率 8 bits
记录长度 最大4k点
获取模式 正常、峰值侦测、平均
峰值侦测 10ns(500ns/div~50s/div)
平均次数 2, 4, 8, 16, 32, 64, 128, 256
光标和测量
电压测量 Vpp,Vamp,Vavg,Vrms,Vhi,Vlo,Vmax,Vmin,上升前激电压/过激电压,下降前激电压/过激电压
时间测量 频率、周期、上升时间、下降时间、正脉宽、负脉宽、占空比
光标测量 光标之间的电压差(ΔV),光标之间的时间差(ΔT)
自动计数 6位分辨率;精确度:±2%;信号源:除视频触发模式外,所有可用的触发源
调整探棒补偿信号
频率范围 1kHz~100kHz,1kHz/STEP
占空比范围 5%~95%;5%/STEP
控制面板功能
自动设置 自动调整垂直VOLT/DIV、水平TIME/DIV和触发准位
保存设置 多达15组测量条件
保存波形 15组波形
显示
TFT LCD类型 5.7''
显示分辨率 234(垂直)×320(水平)点
显示格线 8×10格
显示亮度 可调
接口
USB Device USB1.1&2.0全速兼容
USB Host 图像(BMP)波形数据(CSV)和设置(SET)
电源
线性电压范围 AC 100V~240V,48Hz~63Hz,自动选择
其他
多种语言菜单 可用
在线帮助 可用
尺寸&重量
310(W)×142(H)×140(D)mm,约2.5kg

点击下载

标准配件

GTP-070A-4 70MHz(10:1/1:1)可切换被动式探棒,试用于GDS-1052-U (每个通道一条)

GTP-070A-2 70MHz(10:1/1:1)可切换被动式探棒,试用于GDS-1072-U (每个通道一条)

GTP-100A-2 100MHz(10:1/1:1)可切换被动式探棒,试用于GDS-1102-U(每个通道一条)


选购配件

GSC-006软背包

GTL-110测试线

GTL-246 USB 2.0 A-B连接线

GDS-1102-U 100MHz,2通道,彩色LCD显示数字存储示波器
GDS-1072-U 70MHz,  2通道,彩色LCD显示数字存储示波器
GDS-1052-U 50MHz,  2通道,彩色LCD显示数字存储示波器
