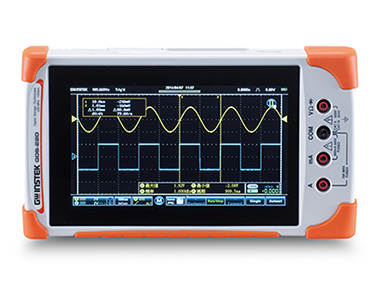

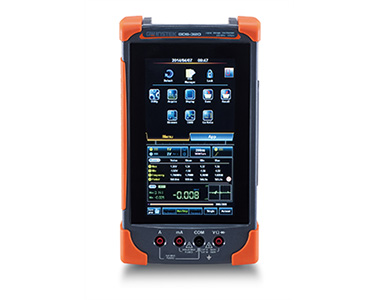

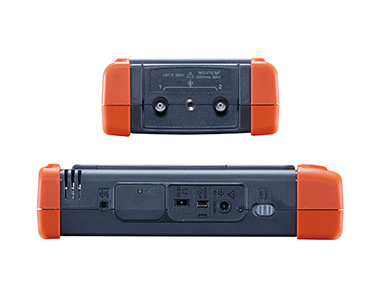

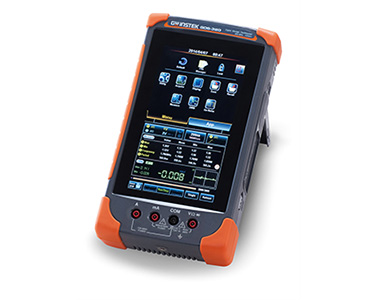

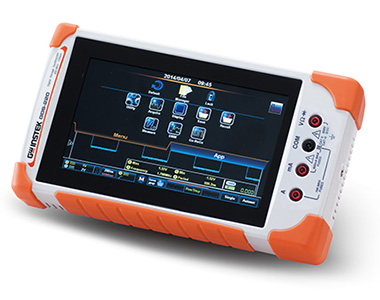

GDS-300 / GDS-200

产品特点:

  • 200/100/70MHz带宽,双输入通道

  • 1GSa/s最大实时采样率

  • 每通道最大5M记录长度(GDS-300 Series),1M记录长度(GDS-200 Series)

  • 7''(800×480)全触摸电容性面板,LCD多点触控,可直立/横向显示

  • 内置50,000位数字万用表(GDS-300 Series),5,000位数字万用表(GDS-200 Series)

  • 30,000连续波形记录功能,随时重放测量结果

  • 温度测量和记录功能(仅GDS-300 Series)

  • 内置工程计算器,SMD电阻编码,颜色编码信息和衰减器计算应用程序软件

  • 选配差分探棒,实现隔离效果

GDS-300 / GDS-200
GDS-300 / GDS-200
GDS-300 / GDS-200
GDS-300 / GDS-200
GDS-300 / GDS-200
描 述 规 格 配 件 订购信息
数字示波器已进入一个全新的时代,精巧的外型,全频幕多点触控操作,丰富的功能使得看似精巧的数字示波器,却具备了强大的功能,这足以轻松解决工程师所需要面对繁复的量测问题,这是固纬对全新时代魅力示波器的最新定义,也是它为何称之为仪器界之霹雳娇娃的重要原因。U盘储存功能,可垂直或横向观测,亦附带可充电锂电池,方便外出使用。在各项任务领域可使用于一般实验室、研发服务单位、大型机电系统测试、电源产品量测、马达测试、太阳能电池检修以及需要经常性出差之维修人员。

GDS-300/GDS-200系列智能示波器具备进阶型以及标准型两系列机种,分别具备70MHz、100MHz以及200MHz三种带宽选择,搭载两通道之模拟信号输入端。其中单一通道最大取样率为1GSa/s,存储器长度最长可达5M/1Mpts。GDS-300/GDS-200示波器同时具备50,000位数/5,000位数之数字万用表,可同时进行交直流电压、电流以及温度之量测与监控(温度测量仅GDS-300),亦可进行长时间趋势图型之绘制,让工程师在量测基本电路信号之外,亦能有效监控标准电气参数。

此产品亦可搭配40MHz双通道差分测试探棒,对于一些要求严苛的电源以及接地环境可提供等效之隔离通道效果。使用者亦能将示波器当作是一方便使用的USB储存元件,可随时储存波形影像以及点阵资料。另外还可以与智能型手机连线,将储存的资料传输出去。多样化的应用软件可让使用者体会固纬示波器的贴心设计,其中进阶数字万用表功能以及GO/NOGO模板之编辑,能帮助使用者进行进阶多样化的功能量测。工程计算机、衰减值计算分析,以及电阻值计算分析软件可帮助使用者进行辅助功能之应用,多样化也深具魅力的多功能性呈现了完整的技术整合理念。
规格
  GDS-307 GDS-310 GDS-320 GDS-207 GDS-210 GDS-220
垂直
通道 2 (BNC-Shield)
输入阻 1MΩ±2%, 约16.5pf
最大输入 CAT II 300VRMS
输入耦合 AC, DC, GND
带宽 DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB) DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB)
上升时间 <5ns <3.5ns <1.75ns <5ns <3.5ns <1.75ns
灵敏度 2mV/div~10V/div (1-2-5步进)
精确度 ±(3%读值 + 0.1 div + 1mV)
带宽限制 20MHz(-3dB)
极性 正常, 反向
偏移位置范围 2mV/div~50mV/div : ±0.4V;100mV/div~500mV/div : ±4V;1V/div~5V/div : ±40V;10V/div : ±300V
信号撷取
实时采样率 1GSa/s
记录长度 5M点/CH 1M点/CH
撷取模式 平均: 2~256波形;峰值侦测: 10ns;sinc(x)/x或ET
显示波形 30,000 wfms
触发
触发源 Ch1 或 Ch2
触发模式 Auto, Normal, Single, Force
触发类型 Edge, Pulse Width, Video, Alternate
触发释抑 10ns ~ 10s
耦合 AC, DC, LFR, HFR, NR
灵敏度 DC~25MHz: 约0.5div 或 5mV;25MHz~70/100/200MHz: 约1.5div 或 15mV;
水平
档位 5ns~100s/Div (1-2-5步进)
滚动 100ms/div ~ 100s/div
前置触发 10 div max
后置触发 1,000 div max(与时基有关)
精确度 ±20ppm over any > 1ms时间间隔
XY模式
相位移 ±3° 在100KHz
光标和测量
光标 光标间的电压差(△V), 光标间的时间差(△T), 频率测量(1/△T)
自动测量 36组
自动计数 6位. 范围: 2Hz~额定带宽
自动设置

其它
多国语言菜单
在线帮助
时间和时钟
电池
电池 Li-polymer 6100mA/hr, 7.4V (内置)
充电时间 2.0小时(75%)
工作时间 4.1小时, 与工作环境有关
探棒补偿
  2V, 1KHz, 50%占空比
接口
USB USB Device (Isolation)
内部闪存盘 120MB 64MB 64MB 64MB 64MB 64MB
显示
类型 7'' 7 inch 7 inch 7 inch 7 inch 7 inch
显示分辨率 480 x 800像素 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels
显示方向 横屏/竖屏 Landscape & Portrait Landscape & Portrait Landscape & Portrait Landscape & Portrait Landscape & Portrait
背光控制 手动调节, ECO模式
触摸面板 电容性
DMM
数字位数 50,000位 5000位
  CAT II 600VRMS, CAT III 300VRMS
DC电压           档 50mV, 500mV, 5V, 50V, 500V,  1000V  6档
精确度 50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位);1000V, ±(0.1% + 5位) 50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位)
输入电阻 10MΩ
DC电流           档 50mA, 500mA,  10A   3档
精确度 50mA,500mA,  2档 , ±(0.1% + 5位);10A,  ±(0.5% + 5位) 50mA,500mA,10A,   ±(0.5% + 5位)
AC电压           档 50mV,500mV, 5V, 50V, 700V  5档
精确度 50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz
AC电流           档 50mA, 500mA,10A 3档
精确度 50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz;10A ±(3% + 15位)在50Hz~1KHz 测量范围>10mA*测量范围>10mA
电阻             档 500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5档
精确度 500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位);5MΩ, ±(0.5% + 5位) *测量范围50Ω~5MΩ
二极管测试 最大顺向电压 1.5V, 开路电压 2.8V
持续蜂鸣 < 15 Ω
功能 Auto Range, Max, Min, Hold, Trend polt
功率适配器
电源电压 AC 100V~240V, 48~63Hz, 功率损耗40W;DC输出: 12V/3A, Double Shield
选配
差分探棒 双通道, 40MHz, CAT II 600V
尺寸&重量
  240(W) ×136(H) ×60(D) mm;约1.5Kg
规格变动恕不另行通知  DS300200GD1DH

点击下载

附件
GTP-100A-4   100MHz探棒,适合GDS-307/207,GDS-310/210
GTP-200A-4   200MHz探棒,适合GDS-320/220
GSC-011      保护包
GSC-010      soft carry
GAP-001      适配器
GWS-001      腕带
选配附件
GDP-040D     40MHz双通道差分探棒,适合GDS-300/200
免费下载
OpenWave 200     软件
GDS-320   200MHz,2Ch智能示波器
GDS-310   100MHz,2Ch智能示波器
GDS-307   70MHz,2Ch智能示波器
GDS-220   200MHz,2Ch智能示波器
GDS-210   100MHz,2Ch智能示波器
GDS-207   70MHz,2Ch智能示波器

选配附件
GDP-040D     40MHz双通道差分探棒,适合GDS-300/200
